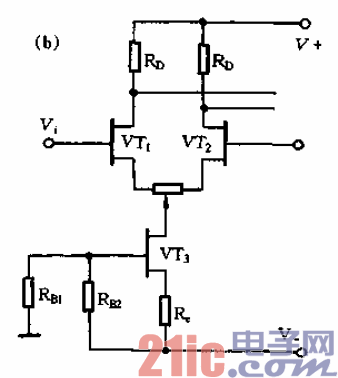

电源电压波形影响的抑制改进电路（b）

提问者：北京柏瑞安电子地点：- 浏览次数：9329 提问时间：12-23 01:59

我有更好的答案

1条回答: C880U 12-30 03:13 回答数：被采纳数：

中的VT3分别改为图8-21(a) (b)的接法，就可以克服上述缺

点。在图801中，当V一电压减小时，VT3的恒流值也髓之减小，亦即使IDI.Inz减小，

因而Jrcs也减小，从而VTl;:集电极电阻Rcs上的压降R。．Ia也减小。这样就抵消了由于

V一减小造成的输出端电位的变化。同样，当V一增大时，Ra,．Jf。也增大。因此图8-21

所示电路的扰电源电压波动特性比图8-20更好心图8-21(a)中的二极管VD是用来补偿

VTi的、，比的温度漂移的。
