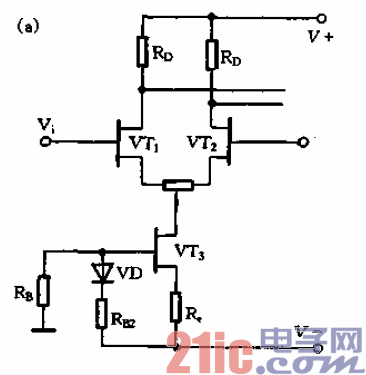

中的VT3分别改为图8-21(a) (b)的接法，就可以克服上述缺
点。在图801中，当V一电压减小时，VT3的恒流值也髓之减小，亦即使IDI.Inz减小，
因而Jrcs也减小，从而VTl;:集电极电阻Rcs上的压降R。．Ia也减小。这样就抵消了由于
V一减小造成的输出端电位的变化。同样，当V一增大时，Ra,．Jf。也增大。因此图8-21
所示电路的扰电源电压波动特性比图8-20更好心图8-21(a)中的二极管VD是用来补偿
VTi的、，比的温度漂移的。
