宽带运算放大电路结构

提问者：潇枫2016 地点：- 浏览次数：7808 提问时间：05-02 08:09

我有更好的答案

1条回答: q153605268 05-10 23:23 回答数：0 被采纳数：0

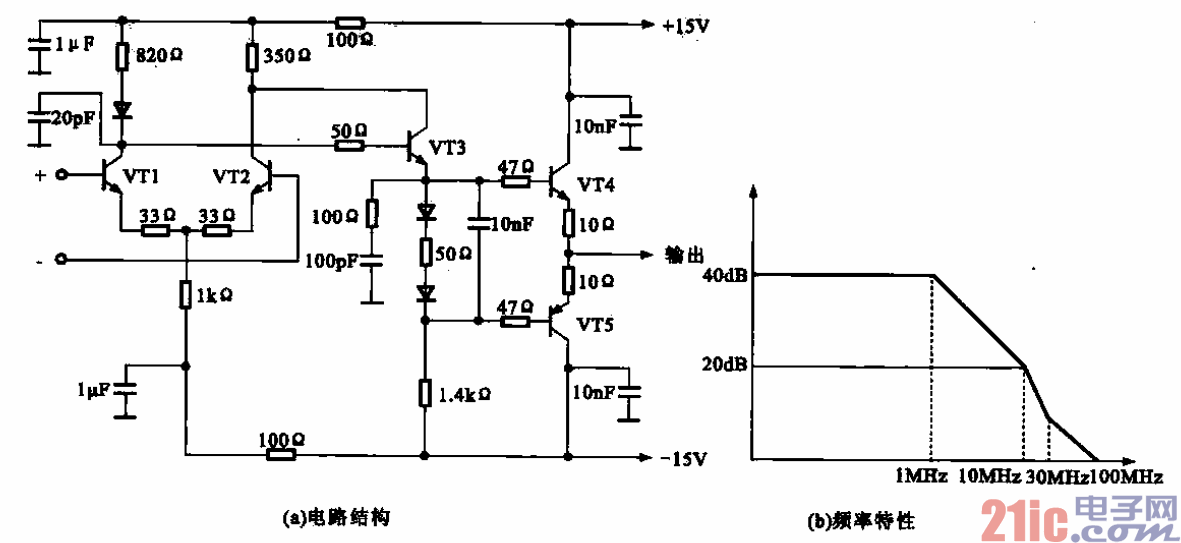

宽频带高输出运算放大电路结构如图所示，它是由差动信号输入电路(VT1、vn)、激励放大

器V13和互补推挽输出级(VT4、VT5)等分离元器件构成的运算放大器。各级间均为直接耦合，放大信

号的频率范围从直流开始，高频可达30 MHz。这种电路适合应用于信号的测量。如果晶体管选择高频性

能好的器件，斤可达I OH，该放大器的频率范围还可延伸。

 评论0  赞55
