音频高频发生器电路

提问者：60user130 地点：- 浏览次数：2498 提问时间：06-15 06:43

我有更好的答案

1条回答: 南京恒基诚信 06-17 09:56 回答数：0 被采纳数：0

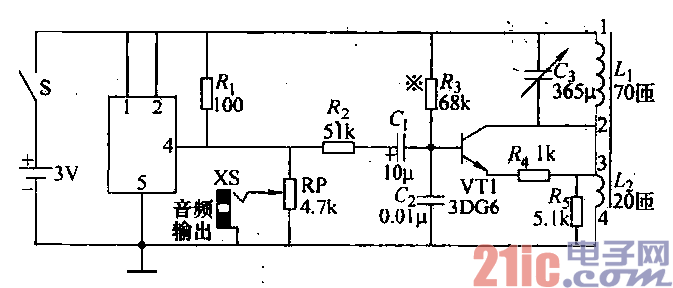

音频、高频信号发生器如图所示。可输出音频信号、465kHz中频谱幅信号、52,5Hz4-16Q5kHz

高频调幅信号。VT1等构成高频振荡器，振

荡频率由G、L．决定。音乐集成块产生的音

频信号一方面从插孔XS输出，另一方面经

R、c1去调制高频信号，产生调幅波。电位

器RP用来调节音频输出信号的大小。中、高

频信号由磁性天线直接辐射输出，可通过改变

信号发生器与接收机的距离及相对位置来调节

输出信号的大小。磁性天线中的磁棒顺向Wl

绕70匝，W2绕20匝。G为调谐电容，改变

C3应能覆盖460kHz—1610kHz，否则可增减

Wl匝数来达到。焉为偏置电阻，调节甬，使VT1集电极电流为0.8～1. 2mA即可。

 评论0  赞23
