描述：
SG3525A系列旨在提供更好的性能，降低外部元件数时，用于设计各种类型的开关电源。片上5.1 V基准调整到±1%和误差放大器的输入共模范围包括参考电压消除外部电阻。一个同步输入到振荡器允许多个单位被奴役或一个单位可以同步至一个外部时钟系统。CT和放电端子之间的单个电阻提供了一个广泛的死区时间调整广告。这些器件还具有内置软启动电路，只需要一个外部定时电容。关闭终端控制软启动电路和输出级，提供瞬时关闭通过脉冲关断PWM锁存器，以及软启动循环较长的关机命令。这些功能也由欠压锁定的输出保持关闭和亚正常输入电压软启动电容控制排放。该锁定电路，包括约500 mV的迟滞抖动自由操作。这些PWM电路的另一个特点是锁存后比较。一旦一个PWM脉冲因任何原因终止，输出将保持关闭的持续时间。锁存器与每个时钟脉冲复位。输出阶段的图腾柱设计的采购能力或超过200毫安的下沉。SG3525A输出阶段的特征和逻辑，提供低输出OFF状态。

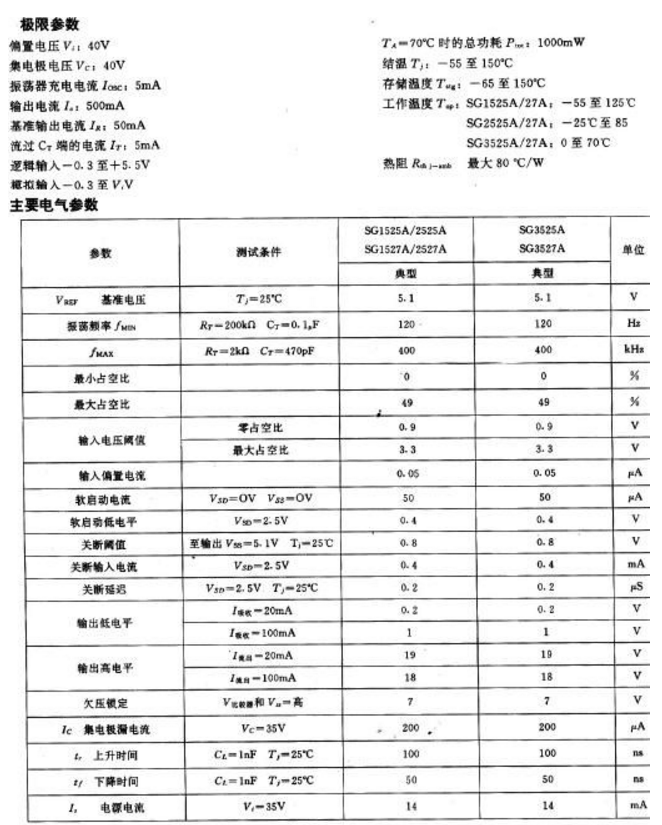

主要特点
***8至35 V操作
***5.1 V基准源±1%
***100 Hz至500 kHz振荡器范围
***单独的振荡器同步终端
***可调死区时间控制
***内部软启动
***磁滞输入欠压锁定
***双重的源/汇的输出驱动器
1)内置 5．1 V±1．0%的基准电压源。
2)芯片内振荡器。
3)具有振荡器外部同步功能。
4)死区时间可调。为了适应驱动快速场效应管的需要，末级采用推拉式工作电路，使开关速度更快，末级输出或吸入电流最大值可达400mA。
5)内设欠压锁定电路。当输入电压小于 8V 时芯片内部锁定，停止工作(基准源及必要电路除外)，使消耗电流降至小于 2mA。
6)比较器的反相输入端即软启动控制端芯片的引脚 8，可外接软启动电容。该电容器内部的基准电压 Uref由恒流源供电，达到2．5V的时间为t=(2．5V/50μA)C，占空比由小到大(50%)变化。
7)内置PWM(脉宽调制)。锁存器将比较器送来的所有的跳动和振荡信号消除。只有在下一个时钟周期才能重新置位，系统的可靠性高
管脚功能：
直流电源 Vs 从脚 15 接入后分两路，一路加到或非门；另一路送到基准电压稳压器的输入端，产生稳定的元器件作为电源。振荡器脚 5 须外接电容 CT，脚 6 须外接电阻 RT。振荡器频率由外接电阻RT 和电容CT决定， 振荡器的输出分为两路，一路以时钟脉冲形式送至双稳态触发器及两个或非门；另一路以锯齿波形式送至比较器的同相输入端，比较器的反向输入端接误差放大器的输出，误差放大器的输出与锯齿波电压在比较器中进行比较，输出一个随误差放大器输出电压高低而改变宽度的方波脉冲，再将此方波脉冲送到或非门的一个输入端。或非门的另两个输入端分别为双稳态触发器和振荡器锯齿波。双稳态触发器的两个输出互补，交替输出高低电平，将PwM脉冲送至三极管VT1 及 VT2的基极，锯齿波的作用是加入死区时间，保证 VT1 及VT2不同时导通。最后，VTl及VT2分别输出相位相差为 180°的 PWM波。
SG3525电路图
SG3525 引脚图
SG3525 封装图
