制造商：ON
MM74HC373高速8路D类锁存采用先进的硅栅极CMOS技术。 它们具有标准CMOS集成电路的高抗扰度和低功耗特点，可以驱动15个LS-TTL负载。 由于具有大输出驱动能力和3态功能，这些器件非常适合与总线组织系统中的总线线路接口。 当MM74HCT373 LATCH ENABLE（锁存使能）输入为高电平时，Q输出端将要遵照D输入端。 当LATCH ENABLE变为低电平时，D输入端的数据将保留在输出端，直到LATCH ENABLE再次返回高电平。 当高逻辑电平应用于OUTPUT CONTROL（输出控制）输入端时，所有输出端进入高阻抗状态，不管其他输入端存在什么信号，也不管存储元件的状态如何。 74HC逻辑系列在速度、功能和引脚输出上与标准74LS逻辑系列兼容。 保护所有输入端，以免因内部二极管钳位至V
和地线的静电放电而受到损坏。
典型传播延迟： 18 ns
宽工作电压范围 2至6V
低输入电流： 1µA，最大值
低静态电流： 80 µA，最大值（74HCT系列）
输出驱动能力： 15 LS-TTL负载

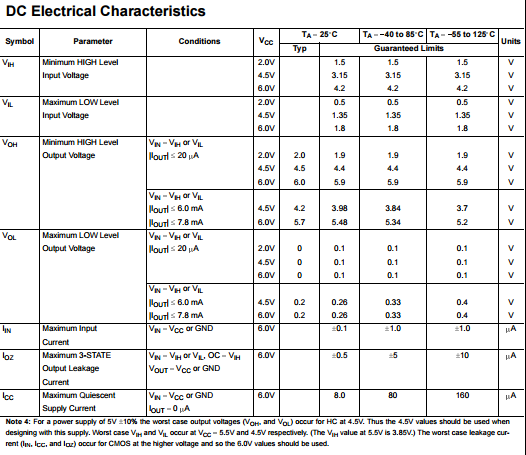

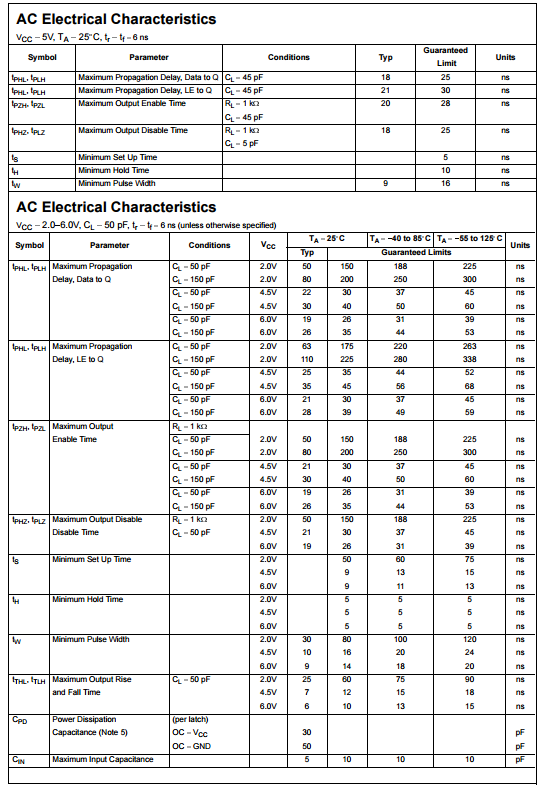

MM74HC373电路图
MM74HC373 封装图
MM74HC373 封装图
MM74HC373 封装图
MM74HC373 封装图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MM74HC373WMX | - | - | 立即购买 |
| MM74HC373WM | - | - | 立即购买 |
| MM74HC373MTC | - | - | 立即购买 |
| MM74HC373MTCX | - | - | 立即购买 |
| MM74HC373SJX | - | - | 立即购买 |
| MM74HC373SJ | - | - | 立即购买 |
74hc373引脚图 74hc373真值表和74HC373逻辑功能图
74ls373和74hc573都是八D锁存器（三态）。74ls373是TTL电路，电源电压是5V。74hc573是cmos电路，电源电压工作范围是2V ~ 6V。74ls373和74hc573的引脚编排不一样。
在简单接口中一般使用锁存器构成输出接口。常用的有8D锁存器74HC273、74HC373、74HC377等。74HC273 是带清零端的8D锁存器。
74LS373是一款常用的地址锁存器芯片，由八个并行的、带三态缓冲输出的D触发器构成。（利用74LS373设计的抢答器电路图）在单片机系统中为了扩展外部存储器，通常需要一块74LS373芯片。本文将介绍74LS373的工作原理，内容涵盖引...
74ls373引脚图排列图
74LS373是一款常用的地址锁存器芯片，由八个并行的、带三态缓冲输出的D触发器构成。在单片机系统中为了扩展外部存储器，通常需要一块74LS373芯片。
74LS373是一款常用的地址锁存器芯片，由八个并行的、带三态缓冲输出的D触发器构成。锁存端LE 由高变低时，输出端8 位信息被锁存，直到LE 端再次有效。 当三态门使能信号OE为低电平时，三态门导通，允许Q0~Q7输出，OE为高电平...
利用74LS373设计的抢答器电路它由一片8D锁存器74LS373。8只组别按键开关S1-S8，8组别抢答有效的状态显示发光二极管L1-L8，一个复位按键FW等组成。该8路竞赛抢答器，每组受控于一个抢答按键开关，高电平表示抢答有效。
