    高压防闩锁型8通道多路复用器

    制造商:ADI/AD

    产品信息

    The ADG5408/ADG5409 are monolithic CMOS analog multiplexers comprising eight single channels and four differential channels, respectively. The ADG5408 switches one of eight inputs to a common output, as determined by the 3-bit binary address lines, A0, A1, and A2. The ADG5409 switches one of four differential inputs to a common differential output, as determined by the 2-bit binary address lines, A0 and A1. An EN input on both devices enables or disables the device. When EN is disabled, all channels switch off. The on-resistance profile is very flat over the full analog input range, which ensures good linearity and low distortion when switching audio signals. High switching speed also makes the parts suitable for video signal switching. Each switch conducts equally well in both directions when on, and each switch has an input signal range that extends to the power supplies. In the off condition, signal levels up to the supplies are blocked. The ADG5408/ADG5409 do not have VL pins; rather, the logic power supply is generated internally by an on-chip voltage generator.

    优势特点

    优势和特点

      防闩锁

      8 kV HBM ESD额定值

      低导通电阻:13.5 Ω

      ±9 V至±22 V双电源供电

      9 V至40 V单电源供电

      最大额定电源电压:48 V

      额定电压范围:±15 V、±20 V、+12V和+36V

      VSS< 至VDD<模拟信号范围

      通过汽车应用认证

    ADG5408-EP 支持防务和航空航天应用(AQEC标准)

      下载ADG5408-EP数据手册 (pdf)

      军用温度范围:–55°C至+125°C

      受控制造基线

      唯一封装/测试厂

      唯一制造厂

      增强型产品变更通知

      认证数据可应要求提供

      V62/16607 DSCC图纸号

    产品详情

    ADG5408/ADG5409均为单芯片CMOS模拟多路复用器,分别内置8个单通道和4个差分通道。ADG5408根据3位二进制地址线A0、A1和A2所确定的地址,将8路输入之一切换至公共输出。ADG5409根据2位二进制地址线A0和A1所确定的地址,将4路差分输入之一切换至公共差分输出。

    两款器件均提供EN输入,用来使能或禁用器件。EN禁用时,所有通道均关断。导通电阻曲线在整个模拟输入范围都非常平坦,可确保开关音频信号时拥有良好的线性度和低失真性能。同时高开关速度使这些器件适合视频信号切换应用。

    当接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,达到电源电压的信号电平被阻止。

    ADG5408/ADG5409没有VL引脚;相反,逻辑电源由片内电压发生器在内部产生。

    产品聚焦

      沟槽隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开,保证即使在严重过压状况下,也不会发生闩锁现象。

      低导通电阻 RON。

      双电源供电。对于双极性模拟信号应用,ADG5408/ADG5409可以采用高达±22 V的双电源供电。

      单电源供电。对于双极性模拟信号应用,ADG5408/ADG5409可以采用最高40V的单轨电源供电。

      3 V逻辑兼容数字输入:VINH = 2.0 V, VINL = 0.8 V.

      无需 VL 逻辑电源。


    应用

      继电器替代方案

      自动测试设备

      数据采集

      仪器仪表

      航空电子

      音频和视频开关

      通信系统

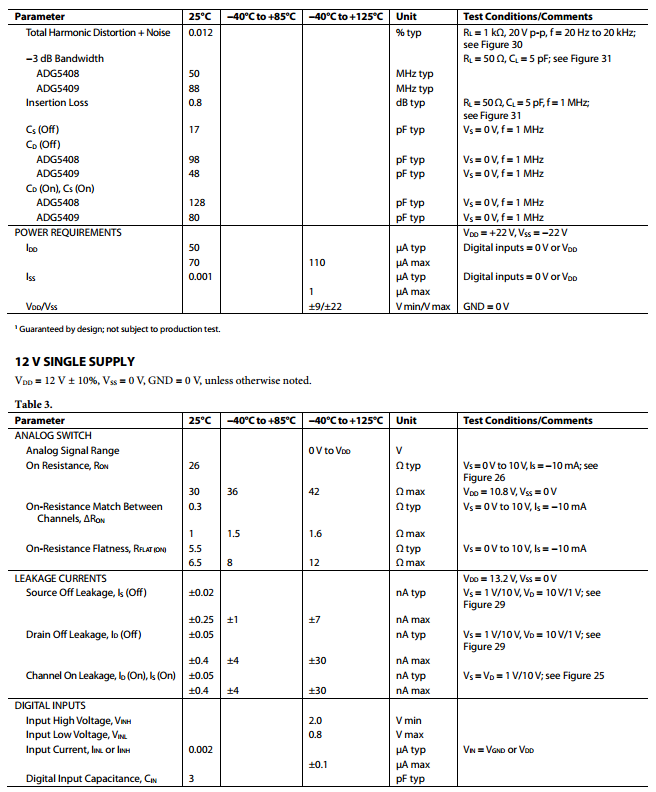

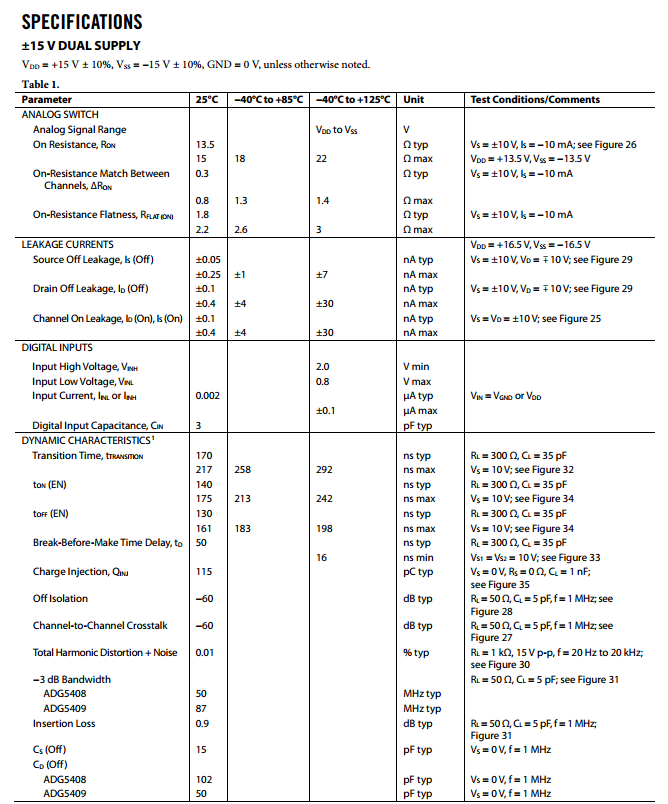

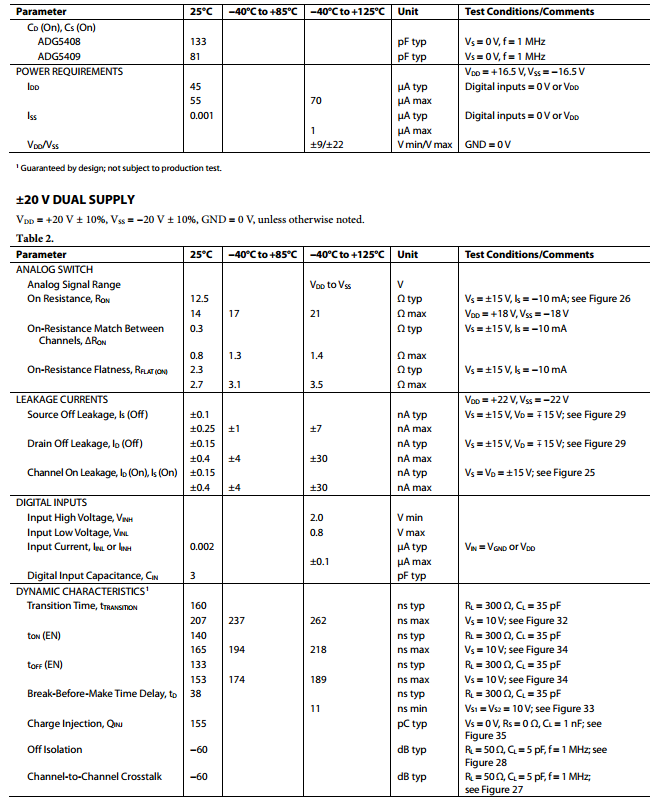

    规格参数




    电路图、引脚图和封装图

    在线购买

    型号制造商描述购买
    ADG5408TCPZ-EP-RL7-- 立即购买
    ADG5408TCPZ-EP-- 立即购买
    ADG5408BRUZ-REEL7-- 立即购买
    ADG5408BRUZ-- 立即购买
    ADG5408BCPZ-REEL7-- 立即购买

    技术资料

    标题类型大小(KB)下载
    ADG5408-DSCC: Military Data SheetPDF260 点击下载
    UG-945: Evaluation Board for 16-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev. 0)PDF291 点击下载
