优势和特点
1.8 V单电源供电
SNR:49.3 dBFS(200 MHz输入、500 MSPS)
SFDR:65 dBc(200 MHz输入、500 MSPS)
低功耗:315 mW (500 MSPS)
片内交错时钟
片内基准电压源和采样保持
各通道1.2 V峰峰值模拟输入范围
差分输入、500 MHz带宽
LVDS兼容数字输出
片内基准电压源和采样保持电路
微分非线性(DNL):±0.2 LSB
欲了解更多特性,请参考数据手册
产品详情
AD9286是一款8位单芯片采样模数转换器(ADC),支持交错工作模式,专门针对低成本、低功耗和易用性进行了优化。各ADC的转换速率高达250 MSPS,动态性能卓越。
AD9286采用单个采样时钟,通过片内时钟分频器,使两个ADC内核实现时间交错(每个内核的工作频率为时钟频率的一半),从而达到额定值500 MSPS。利用SPI,用户可以精确地调整各ADC采样沿的时序,尽可能降低图像的杂散能量。
该ADC要求采用1.8 V单电源供电及编码时钟信号,以便充分发挥其工作性能。许多应用都无需外部基准源器件。数字输出兼容LVDS。
AD9286采用48引脚无铅LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。
产品聚焦1.集成式8位500 MSPS ADC。2.1.8 V单电源供电,提供LVDS输出。3.关断选项通过引脚可编程设置进行控制。应用
电池供电仪表
手持式示波器
低成本数字示波器
OTS:光纤视频

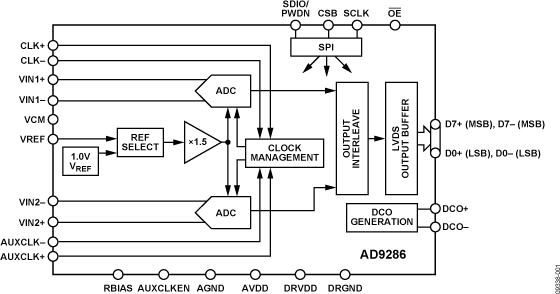

AD9286电路图
AD9286电路图
AD9286 引脚图
AD9286 引脚图
