芯片公司：易能（easepower）
发布时间：2018-05-28
≧30W多节升降压PD带屏快充移动电源方案基于移动电源SOC芯片EDP3010PL，由芯片厂商易能微电子出品，EDP3010PL 是为带屏幕显示的 PD 移动电源设计的一颗电源管理 SOC 芯片，芯片应用无需增加额外的电路即 可实现完整的 PD 移动电源功能；芯片可以支持 ABC /AAC 等多种形式接口支持 36W、45W、 65W 和 100W 输出 功率（可调），还支持外接单片机驱动显示屏，显示电量，电压电流等信息。芯片内部集成了 PD2.0、QC2.0、 QC3.0、 BC1.2 DCP，APPLE 2.4A 快充协议，PD2.0 支持 5V,9V,12V,15V,20V 全范围电压；还集成了充放电 管理模块，电池均衡模块，电池高低温保护，电池过充和过放保护，输出过压、欠压、短路保护，电流过流 保护，适配器欠压/过压保护及电流自适应等多重安全保护功能；芯片支持升降压控制功能。
◆ 多串 PD 快充移动电源
EDP3010PL: 多串带屏 PD/QC 单芯片快充移动电源方案.
用一颗芯片完成了 DC-DC 升降 压和快充协议，方案集成度高，外围原件少，热效率非常优秀. 最低效率超过 90%. 元件温度 低于 70℃。 带 188 LED 屏，可显示电池电量，电压，电流等信息. 采用两节或 3 节电芯串 联，支持 APPLE 2.4A, PD2.0， QC2.0/3.0 输入输出双向快充协议. PD 支持 36W,45W,65W 和 100W 的输入输出功率(软件配置). 测试了市场上几乎所有 PD 协议设备，包括手机和笔记 本等，兼容性几乎做到 100%.具有完善的电池充放电管理，独立的锂电保护电路，支持过压/欠压，过流，反向电流，短 路,高低温保护灯功能. 安全性高，可靠性好，生产简单，是当前市面上唯一一款单芯片且完美 支持升降压模式连续不跳变的，带屏显的 PD/QC 快充移动电源方案.
✔ 支持 BC 1.2 DCP, PD2.0, QC2.0, QC3.0, APPLE 2.4A 快充协议, 兼容市面上几乎所有 相关协议手机和设备;
✔ 支持5V,9V,12V,15V, 20V完整的PD2.0协议
✔ AABC 接口
✔ 两串或三串电芯，支持电芯均衡
✔ 额定输入功率 45W
✔ 额定输出 45W 功率(功率可配置)
✔ 最低充放电效率高于 90%
✔ C 口双向快充: 输入时自动检测插入，按键转 输出
✔ B 口和 C 口先插入的进行充电，后插入的无效
✔ C 口输出对手机充电不反灌
✔ 插入任意一个口都支持快充，两个及以上输 出口都插入手机后退出快充，输出电压降到 5V；
✔ 输入电流自适应
✔ 输出电压自适应
✔ NTC 检测
✔ 188 LED 屏显示电量，电压或电流等信息
✔ 电芯电压 4.20V, 4.30V,4.35V,4.40V 可配置
✔ 过流, 反向电流，过压/欠压，短路，高 低温保护
| 标准板规格书： | EDP3010PL 多串带屏，PD,QC单芯片快充移动电源方案_v1.00_20180321.pdf |
| IC规格书： | EDP3010PL DATASHEET_V1.0.pdf |
| BOM List： | EDP3010PL_010_001_BOM.xls |
| 参考LAYOUT Gerber： | PCB设计注意事项_v1.00_20171225.pdf |
| 电路图： | EDP3010PL_010_001.pdf |

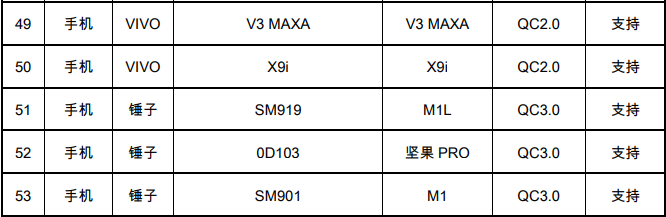

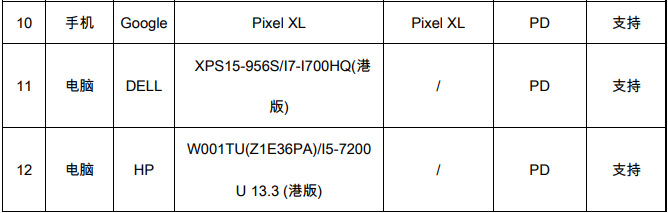

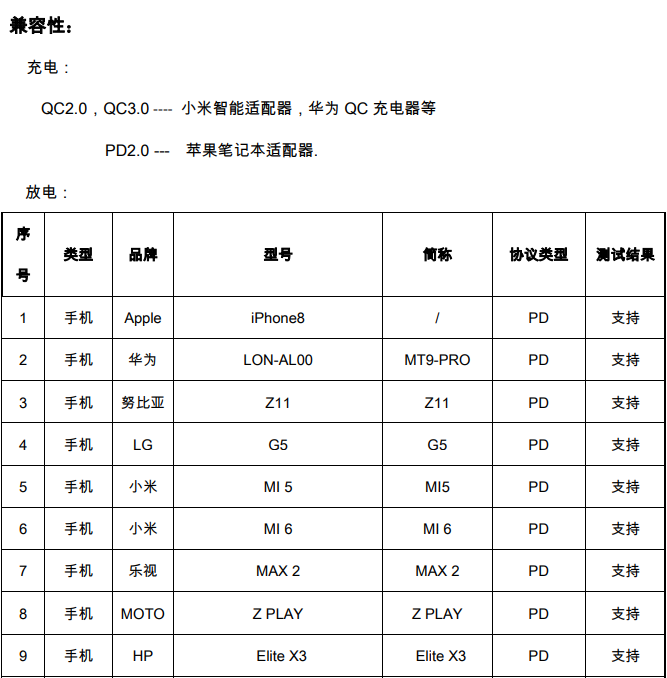

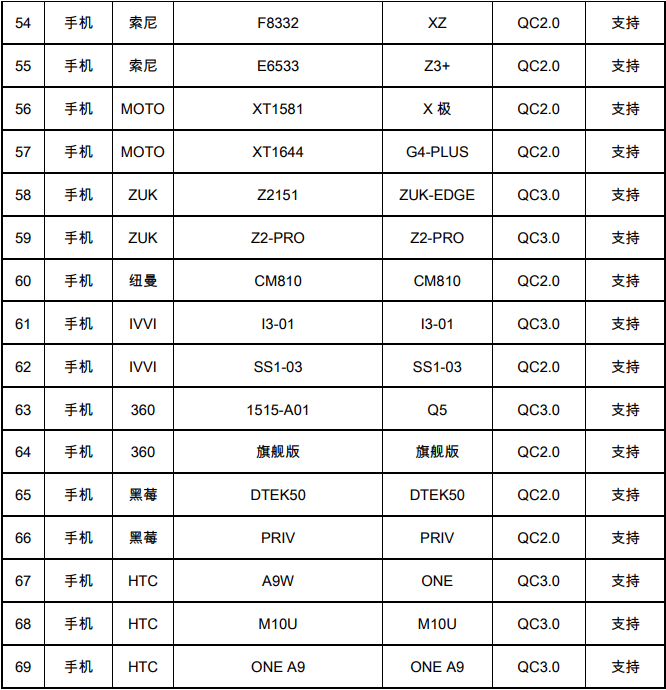

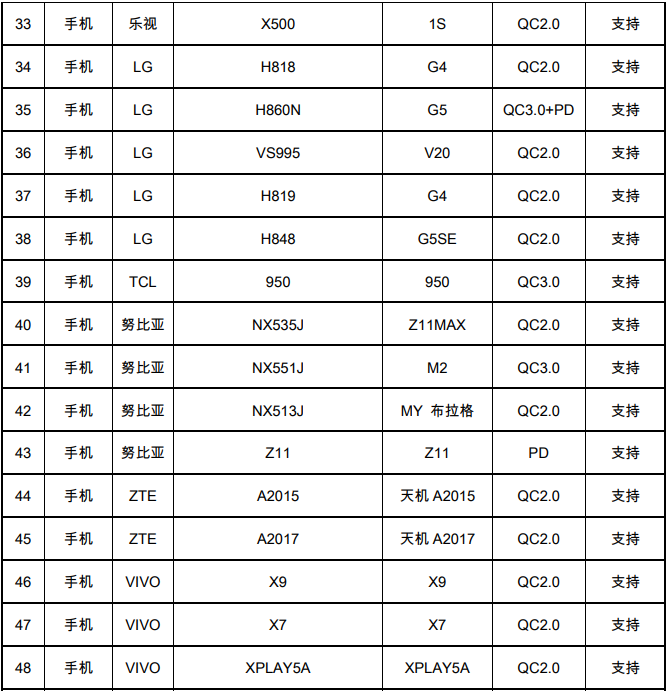

≧30W多节升降压PD带屏快充移动电源方案兼容性
