18W单节PD快充移动电源方案

芯片公司:易能(easepower)

发布时间:2018-05-28

方案介绍

18W单节PD快充移动电源方案基于移动电源SOC芯片EDP3026P,由芯片厂商易能微电子出品,EDP3026P 是为单串 PD 移动电源设计的一颗 SOC 芯片;芯片支持 QC2.0/3.0、PD2.0、BC1.2 DCP、Apple 2.4A 快充协议;支持 TYPE_C 口双向快充功能;支持插入检测功能; 多于一个输出口插入设备后,输出电压会 降到 5V;芯片内部还集成了充放电管理模块、LED 指示模块、以及过温保护,电池过充和过放保护,输出 过压、欠压、短路保护、过流保护,充放电反向电流保护、输入欠压/过压保护及电流自适应等多重安全保 护功能;并且支持 AABC 接口形式。

应用范围

◆ 快充移动电源

◆ 快充车充

◆ 智能排插


特色

EDP3026P: 单串 PD/QC 单芯片快充移动电源方案.

用一颗芯片完成了 DC-DC 升降压和快 充协议,方案集成度高,外围原件少,热效率非常优秀,18W 时最低效率超过 90%. 元件温 度低于 70℃。 采用单节电芯,支持 BC1.2 DCP, PD2.0,QC2.0/3.0, Apple 2.4A 输入输出双 向快充协议. 测试了市场上几乎所有相关协议的快充手机,兼容性几乎做到 100%. 具有完善的电池充放电管理,独立的锂电保护电路,支持过压/欠压,过流,反向电流,短 路,高低温保护功能. 安全性高,可靠性好,生产简单,是一款高性价比的单电芯 PD/QC 快充移动电源方案.


功能

✔ 支持 BC1.2 DCP, PD2.0, QC2.0, QC3.0, APPLE 2.4A 快充协议, 兼容市面上几乎所有 相关协议手机和设备;

✔ 支持 5V,9V,12V 的 PD2.0 协议

✔  支持 AABC 和 ABC 接口

✔  单节电芯

✔  额定输入输出功率 18W,

✔  18W 最低充放电效率高于 90%

✔  C 口双向快充: 输入时自动检测插入,按键转 输出

✔  B 口和 C 口先插入的进行充电,后插入的无 效

✔ C 口输出对手机充电不反灌

✔ 插入任意一个输出口都支持快充,两个及以 上输出口都插入手机后退出快充,输出电压 降到 5V;

✔  输入电流自适应

✔  输出电压自适应

✔  NTC 检测

✔  电量等级 4 个 LED 指示, 独立的快充 指示 LED

✔ 电芯电压 4.20V, 4.30V,4.35V,4.40V 可配置

✔  4 个等级电量电压点可配置

✔  过流, 反向电流,过压/欠压,短路,高 低温保护


成功案例

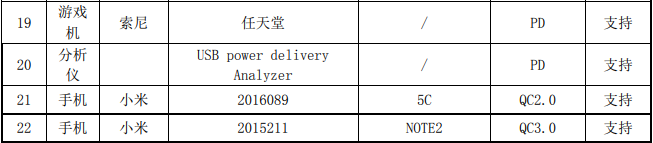

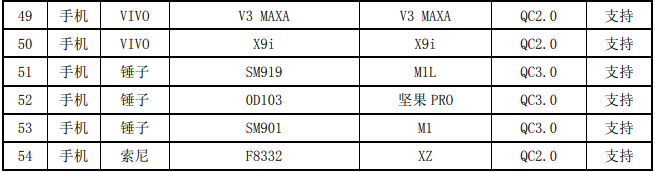

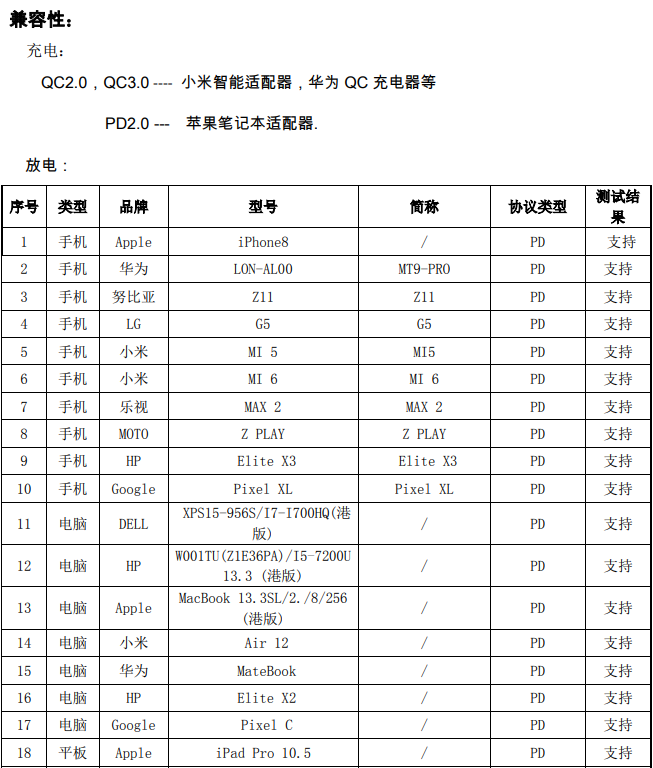

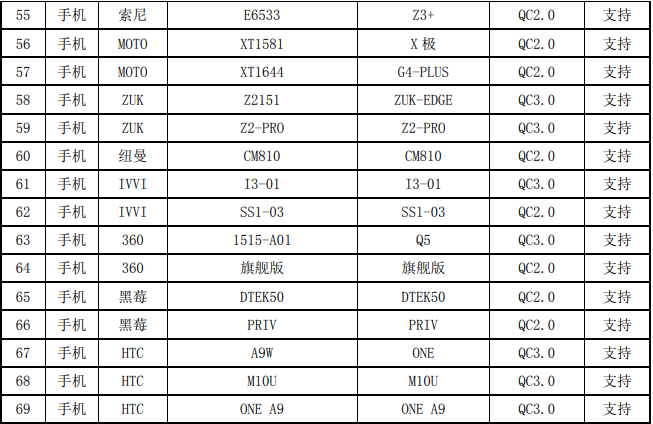

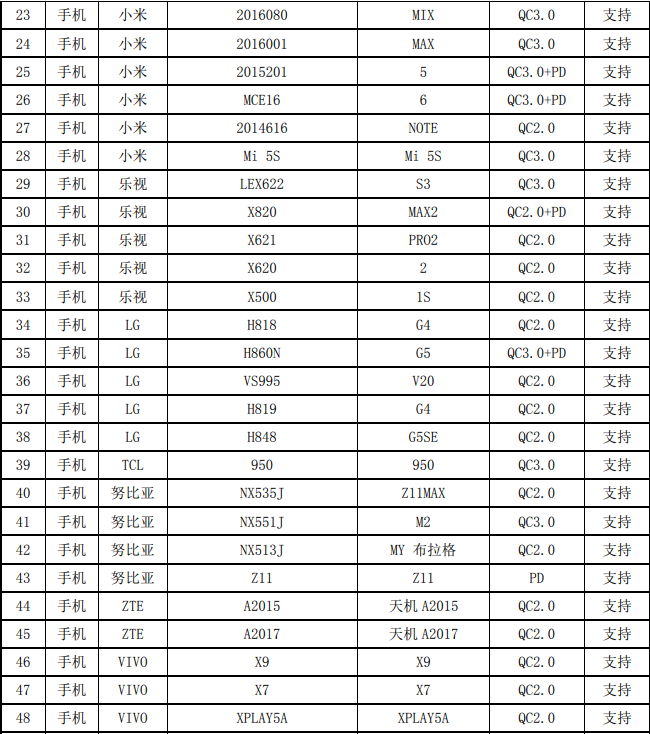

18W单节PD快充移动电源方案兼容性
