无线充电 - 5W单线圈接收方案

无线充电 苹果 新页 Newyea  youfu   2017年09月21日08:23
Newyea 5W单线圈接收模块是基于新页(Newyea)接收芯片NY8501S搭建而成. NY8501S采用了最新的无线充电技术,兼容WPC V1.2协议。接收线圈接收到无线发射的能量后经谐振电容进入NY8501S,线圈之间产生的磁场传输电能,通过内部的整流、采集、通信、控制电源IC一系列处理后,输出电压(5VDC)输出电流1A最大输出功率可达5W。

方案介绍:

应用领域:

1、用于智能手机无线充电接收产品

2、小功率直流供电设备

如:便携式仪器仪表、对讲机、微型便携计算机、医疗手术工具、POS机、应急灯等无线充电接收产品。

3、消费类电子产品

如:台灯、移动电源无线充电器、蓝牙音箱、蓝牙耳机、音乐播放器、便携智能电子产品、智能穿戴产品等无线充电产品。

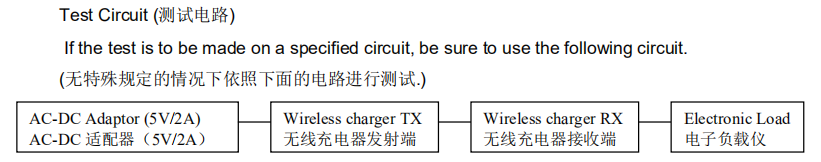

系统方块图:

规格说明:

类型:电磁感应式

协议:WPC 1.2

输出:5W

额定输出电流:1000mA

效率:70%5V输出)

有效距离:≤10mm

工作频率:110-205KHZ

支持接口:micro USBLightingType-C

异物检测:支持

智能检测:支持

过流保护:支持 (1.5A)

欠压保护:支持

模块尺寸: 可自定义

认证:QiCEFCCROHS


申请方案下载

参考文件:

应用手册
规格书
BOM List
Gerber
电路图

开发工具:

样品申请

服务介绍:
