无线充电 - 10W双线圈无线快充发射方案

芯片公司:厦门新页(Newyea)

发布时间:2017-09-21

方案介绍

本方案采用国际领先、高性价比的芯片器件及方案,实现高效的无线传能 最大传输距离可达10mm,具有异物保护等多项保护措施及报警功能,具备智能输出功率及转换效率控制,实现最佳的温升控制效果,该方案具有下列大体优势:

环境性能:

该产品工作温度范围为:-10~55℃,低温-10℃±2℃和高温 55℃±2℃,工作试验各 8 小时 ;

该产品存储温度范围为:-20~70℃, 非工作状态下进行低温-20℃±2℃和高温 70℃±2℃,存储试验各 24 小时。

保护:

工作保护温度 70 ℃。

效率:

效率不低于 72% (5W);效率不低于 80% (10W)。

老化测试:

在高温 40°C,额定输入电压和负载情况工作 8 小时,性能正常

USB 接口类型:

Micro 5pin USB

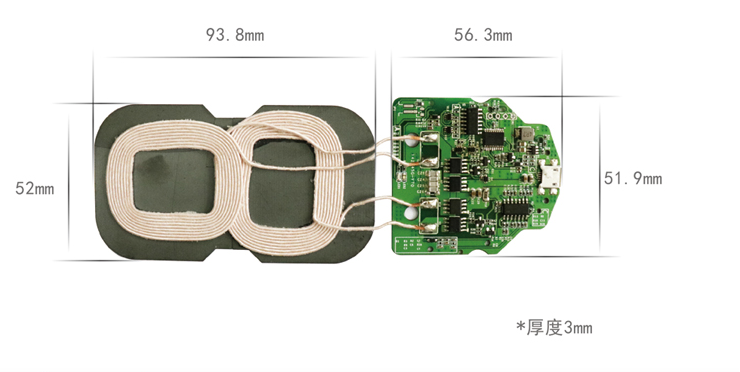

特征尺寸:

外形可根据客户需求设计


应用范围

1、用于大耗电量的智能手机、PAD无线充电器;

2、小功率直流供电设备如:便携式仪器仪表、对讲机、微型便携计算机、医疗设备、POS机、应急灯和小型工业设备等产品;

3、 消费类电子产品,如:智能手机无线充电器、移动电源、蓝牙音箱、音乐播放器等;

4、汽车电子产品,如:车载无线充电支架、车载空气净化器、车载无线充电器、汽车无线充电区域等;

5、数码类产品,如:显示器,鼠标垫,键盘等无线充产品;

6、智能家具类产品,如:桌面无线充、无线充电桌子、无线充电台灯、无线充电插座等;

7、办公室、会议室、机场、咖啡厅、餐厅、商城等地点的家具无线充电功能扩展配件。


功能

产品型号:NT1010X02

工作方式:电磁感应(双线圈)

工作协议:支持三星10W快充,支持苹果7.5W快充,支持WPC1.2(5W)

工作频率:110-205KHz

输入:5V/2A;9V/1.67A

输出:5W;10W

传输效率:≤72%(5W);≤80%(10W)

有效工作距离:≤ 10mm (推荐工作距离3-5mm)

智能/异物检测:支持

过流保护:支持

过温保护:支持(可设置)

指示灯:支持(可选)

蜂鸣器:支持(可选)

支持认证:QI、CE、FCC、RoHS

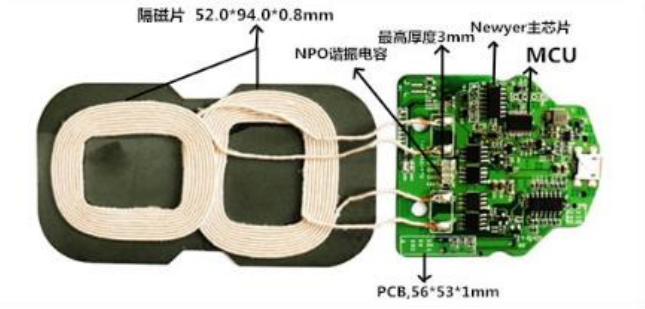

核心器件

图片 数据手册 商品名称 产品型号 产品描述 品牌 单机用量 价格 操作
无线充电模块 NT1010X02 Newyea NT1010X02 10W发射无线充电模块,支持三星10W快充功能,支持WPC1.2(5W) Newyea 1
在线订购
查看更多

相关文档

应用手册: NT1010X02.pdf
