顺络高频电感SDCL-D选型指南

2018-05-30

顺络高频电感SDCL-D系列在通讯设备射频线路中的选型指南

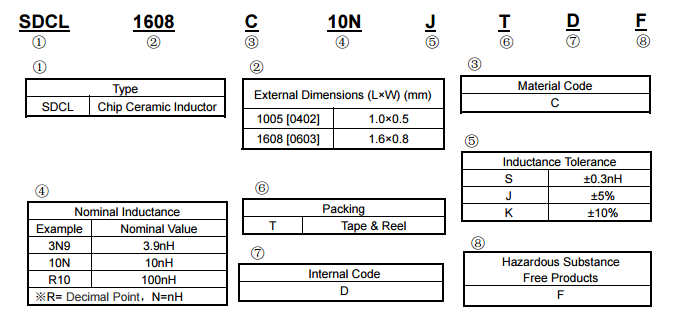

SDCL-D系列高频电感主要根据阻值和封装来选型,阻值根据客户需求选择即可,封装主要分为0402[1005]和0603[1608]两种,封装选型详情如下:


SDCL0402[1005]系列和SDCL0603[1608]系列两者的区别和共同点如下:

区别:主要是尺寸和操作温度的区别。

          SDCL0402[1005]系列尺寸为1.0*0.5mm且操作温度为-55℃~+125℃,

          SDCL0603[1608]系列尺寸为1.6*0.8mm且操作温度为-40℃~+85℃;

共同点:都是叠层片式陶瓷电感,采用黄光工艺制作而成,具有高可靠性,高精度的特点。主要用于通讯设备射频线路,如手机射频模块,蓝牙/Wi-Fi模块等。


随着电子产品越来越多功能化、薄型化,片式元器件小型化需求也越来越迫切,小尺寸产品成为发展趋势。该系列为叠层陶瓷电感采用黄光工艺,相比叠层丝网印刷,可以实现更细线路的电极制作(特别适用线宽小于30um),确保产品的电性,满足高精度,高可靠性要求。

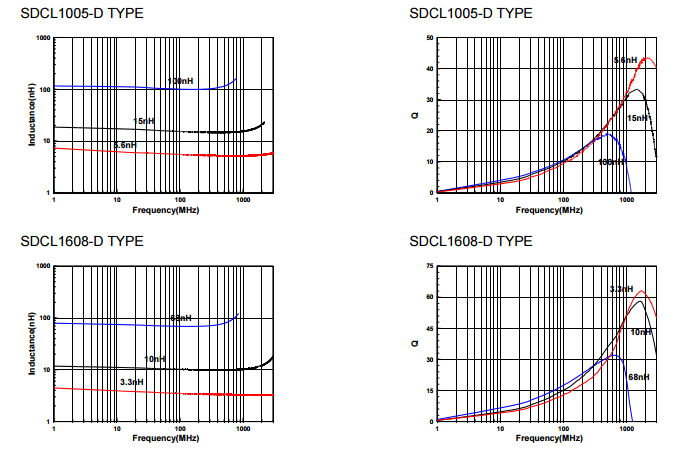

1.高自谐频率

2.高精度

3.高可靠性


1.通讯电子设备的射频线路

2.Bluetooth/Wi-Fi模块





顺络高频电感SDCL-D系列详细信息如下:

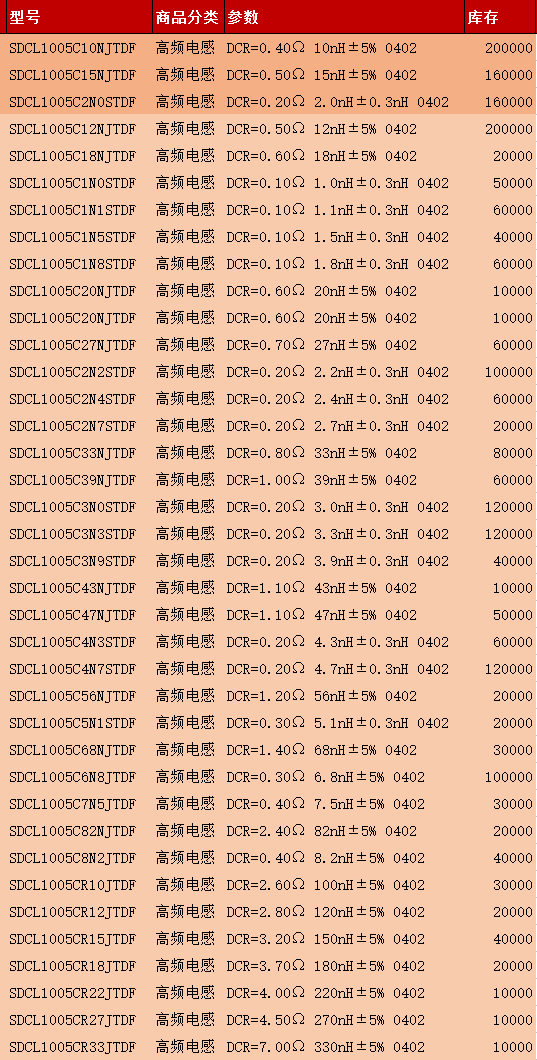

SDCL0402系列[1005](★★★★深色代表常用物料

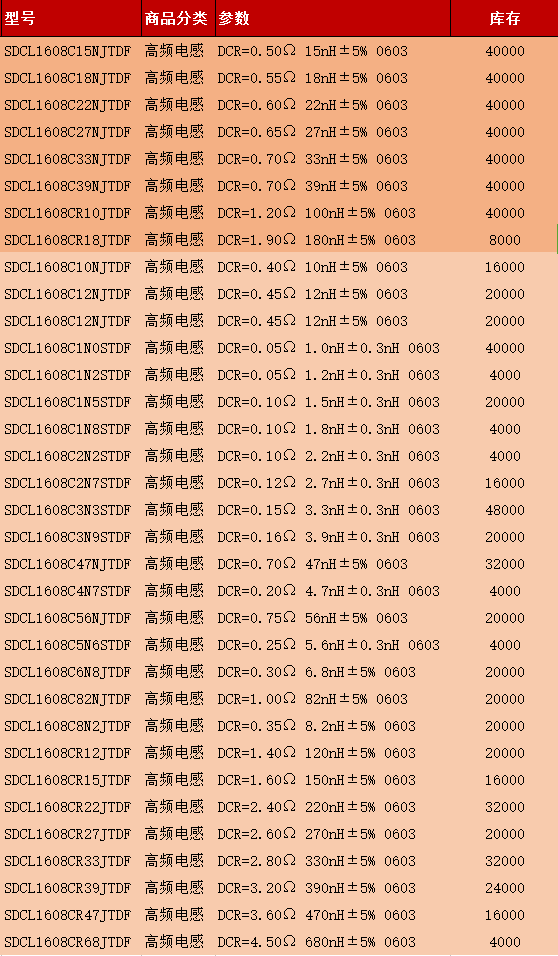

SDCL0603系列[1608](★★★★深色代表常用物料


顺络SDCL-D系列全部高频电感产品详情>>点击查看
