LED驱动器解决方案
Diodes推出一系列升压和降压LED驱动器(LED Driver Solutions)
发布时间:2018-06-14
为了确保LED照明的总拥有成本与传统照明相当或更低,用于驱动LED的高效且成本有效的工艺至关重要。这就是为什么Diodes,Inc。开发了一系列专用LED驱动器IC,以应对广泛的现有和新兴应用,包括建筑照明,汽车照明,安全和安全灯以及便携式照明。Diodes,Inc。的Zetex LED驱动器解决方案不仅具有高效率和成本效益的特点,而且具有令人难以置信的多功能性。
AP880X系列
AP880X降压DC / DC转换器仅需要四个元件的支持,工作频率高达600 kHz,可以使用体积更小,成本更低的电感器和电容器。AP880X系列专为驱动串联LED和恒定电流而设计,可支持多达13个LED,电压范围为8 V至48 V.这些驱动器适用于各种高亮度通用照明应用,包括标牌,建筑,应急照明和MR16灯泡更换。集成的软启动功能可降低LED应力并延长使用寿命。
特征
高效率
开关频率高
PWM / DC输入用于调光控制
内置输出开路保护
产品规格
AP8800系列
最大。输出电压:28 V.
静态电流:30μA
最大。开关电流:600 mA
AP8801系列
最大。输出电压:48 V.
静态电流:120μA
最大。开关电流:500 mA
AP8802系列
最大。输出电压:48 V.
静态电流:120μA
最大。开关电流:500 mA
应用
商业和工业照明
小型LCD面板背光
建筑细节照明
家电室内照明
ZXLD132X系列
ZXLD132X系列是带有内部开关的电感式DC / DC转换器,设计用于串联驱动单个或多个LED。这些器件包括DC / DC转换器,高端电流监视器和NPN开关晶体管,可提供集成解决方案,提供小尺寸PCB,具有竞争力的成本和性能,DC / DC转换的高功率效率以及最大LED亮度和可靠性。更重要的是,它们保留了设计灵活性,可添加客户特定功能。外部电阻独立设置标称平均LED电流和线圈峰值电流。
特征
LED电流可在100%下调至2%
输入电压和温度下的高输出电流稳定性
12μA典型待机电流
可调软启动
电源'OK'标志输出
能够串联驱动多个LED
产品规格
ZXLD1350系列
最大。输出电压:30 V.
静态电流:15μA
最大。开关电流:370 mA
ZXLD1352系列
最大。输出电压:30 V.
静态电流:20μA
最大。开关电流:370 mA
ZXLD1356系列
最大。输出电压:60 V.
静态电流:65μA
最大。开关电流:550 mA
应用
低压卤素替代LED
汽车照明
低压工业照明
LED备用照明
发光的迹象
ZXLD38X系列
ZXLD38X是一系列单节或多节LED驱动器,专为需要从极低输入电压进行升压转换的应用而设计。该IC产生恒定电流脉冲,非常适合在宽工作电压范围内驱动单个或多个LED。这些器件使用PFM控制技术来驱动具有低饱和电阻的内部开关晶体管。即使对于低至1 V的输入电压,这也可确保高效率.IC可在满负载下启动,并可在低至0.9 V的输入电压下工作。
特征
效率85%
用户可调输出电流
单电池工作(最低0.9 V)
低饱和电压开关晶体管
SOT23-3或TSOT23-5封装
简单的应用电路
产品规格
ZXLD381系列
最大。输出电压:V IN至20 V.
静态电流: -
最大。开关电流:800 mA
ZXLD383系列
最大。输出电压:V IN至20 V.
静态电流:3μA
最大。开关电流:800 mA
应用
LED手电筒和手电筒
LED背光
白光LED驱动器
门控升压电源发生器(ZXLD383)
庭院灯(ZXLD383)
ZXSC系列
ZXSC300和ZXSC380是单节或多节LED驱动器,设计用于需要从极低输入电压进行升压转换的应用。这些应用主要采用1.5 V或1.2 V单节电池供电。该电路产生恒定电流脉冲,非常适合在宽工作电压范围内驱动单个或多个LED。
ZXSC310是一款单节或多节LED驱动器,专为LCD背光应用而设计。器件的输入电压范围介于0.8 V和8 V之间。这意味着ZXSC310可兼容单个NiMH,NiCd或碱性电池以及多节电池或锂离子电池。
ZXSC400是一款电压模式升压转换器。其低反馈电压允许通过单个电阻器设置和精确监控LED链中的电流,从而实现最小的损耗。其出色的负载和线路调节意味着,对于锂离子电池的全部供电范围,LED电流通常会变化不到1%。使用额定电压为20 V或更高的高效Zetex开关晶体管,可以将许多LED串联在一起,以实现最佳的LED电流匹配。
特征
高效率
最小工作输入电压0.8 V.
固定或可调输出电流
低饱和电压开关晶体管
产品规格
ZXSC300系列
最大。输出电压:V IN至V EXT SW
静态电流:200μA
最大。开关电流:外部开关
ZXSC310系列
最大。输出电压:V IN至V EXT SW
静态电流:200μA
最大。开关电流:外部开关
ZXSC380系列
最大。输出电压:V IN至20 V.
静态电流:80μA
最大。开关电流:95 mA
ZXSC400系列
最大。输出电压:V IN至V EXT SW
静态电流:150μA
最大。开关电流:外部开关
应用
LED手电筒和手电筒
LED背光
白光LED驱动
多个LED驱动
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| AP8800FNG-7 | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR DIM 10DFN | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| AP8801SG-13 | LED/照明驱动器-电源管理 | IC LED DRVR RGLTR DIM 500MA 8SOP | ¥11.17180 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| AP8802FNG-7 | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR DIM 1A 10DFN | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXLD1320DCATC | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR DIM 14DFN | ¥14.79600 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXLD1321DCATC | LED背光/照明/显示器电源-电源管理 | IC LED DRIVER RGLTR DIM 1A 14DFN | ¥12.10680 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXLD1322DCCTC | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR DIM 14DFN | ¥13.31892 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXLD1350ET5TA | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR DIM TSOT23-5 | ¥2.67624 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXLD1352ET5TA | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR DIM TSOT23-5 | ¥6.34577 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXLD1356DACTC | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR DIM 6DFN | ¥10.86365 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

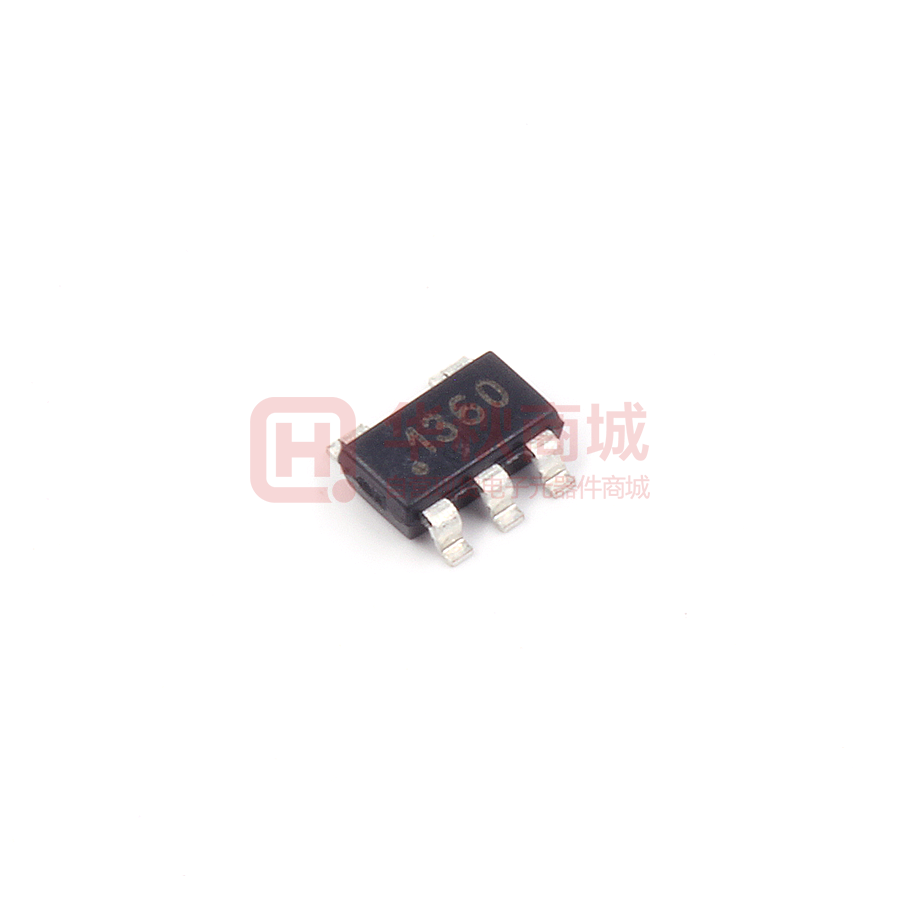

| ZXLD1360ET5TA | LED/照明驱动器-电源管理 | LED驱动 TSOT23-5 | ¥8.67888 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXLD1362ET5TA | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR DIM TSOT23-5 | ¥12.38760 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXLD1366EN8TC | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR DIM 1A 8SOIC | ¥12.24075 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|

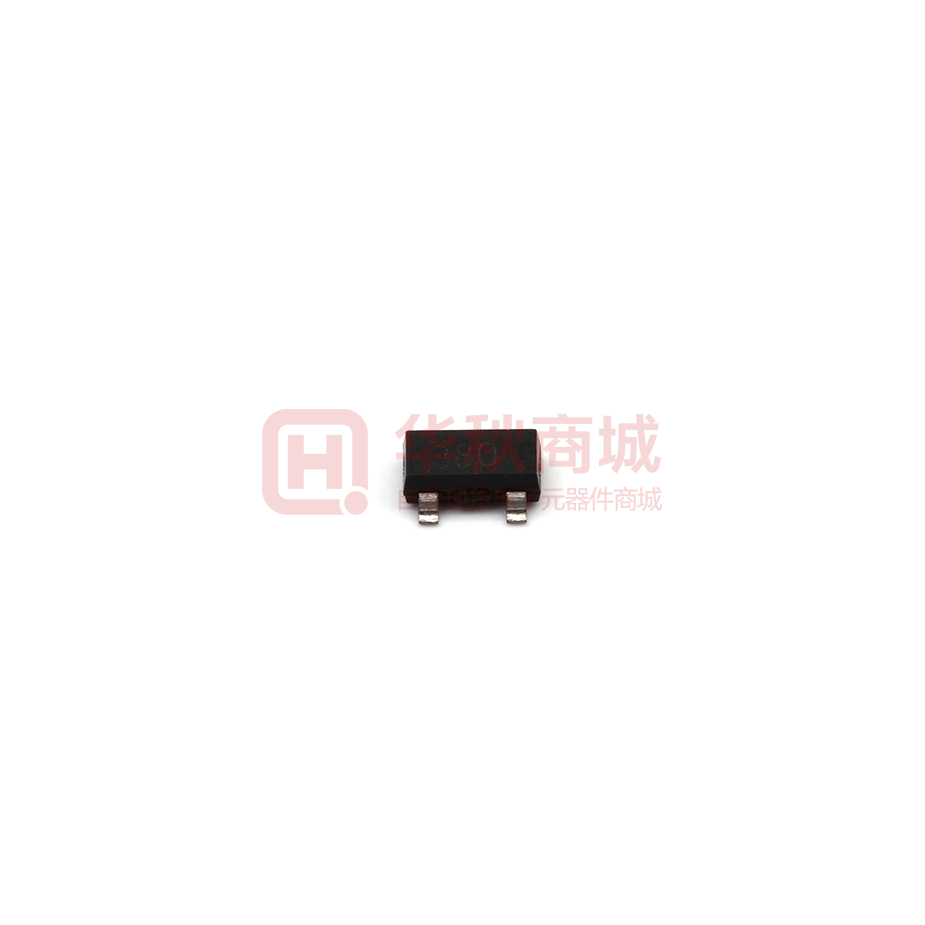

| ZXLD381FHTA | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR 320MA SOT23 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXLD383ET5TA | LED/照明驱动器-电源管理 | IC LED DRVR RGLTR 320MA TSOT23-5 | ¥3.15220 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXSC300E5TA | LED/照明驱动器-电源管理 | IC LED DRIVER CONTROLLER SOT23-5 | ¥1.83384 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXSC310E5TA | LED背光/照明/显示器电源-电源管理 | LED 驱动器 IC 1 输出 DC DC 控制器 升压 调光 SOT-23-5 | ¥2.24640 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXSC380FHTA | LED/照明驱动器-电源管理 | IC LED DRIVER RGLTR 18MA SOT23-3 | ¥4.66560 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ZXSC400E6TA | LED背光/照明/显示器电源-电源管理 | LED 驱动器 IC 1 输出 DC DC 稳压器 升压 调光 50mA SOT-23-6 | ¥2.94192 | 在线订购 |
