AS5245 - 双芯片运动传感IC
内部稳压器允许采用3.3 V或5.0 V电源供电的AS5245（AS5245 - Dual Die Motion Sensing IC）
发布时间：2018-06-14
该AMS AS5245是用于精确测量的非接触式磁性编码器的角度高达360°，并包括在冲压层叠引线框架2个AS5145设备。它是一个片上系统，在单个器件中集成了霍尔元件，模拟前端和数字信号处理功能。为了测量角度，只需要在芯片中心上旋转的简单的双极磁铁。磁铁可以放置在IC的上方或下方。
绝对角度测量提供磁铁角位置的即时指示，分辨率为0.0879°=每转4096个位置。该数字数据可用作串行比特流和PWM信号。内部稳压器允许AS5245采用3.3 V或5.0 V电源供电。
AS5245 - 双芯片运动传感IC特性
360°全转的非接触式高分辨率旋转位置编码
两个数字12位绝对输出
正交A / B（10或12位）和索引输出信号
用户可编程零位
磁铁放置监测和电源丢失的故障检测模式
“红黄绿”指示器显示磁铁在Z轴上的位置
容忍磁铁不对中和气隙变化
宽温度范围： - 40°C至+ 150°C
独特的芯片标识
完全符合汽车要求，符合AEC-Q100，0级
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

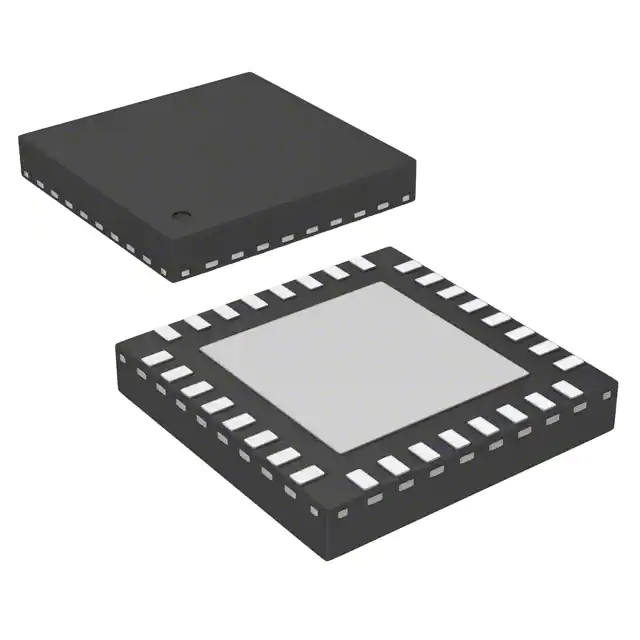

 | | AS5245-HMFM | 磁性编码器-传感器 | IC ENCODER PROG 32-QFN | 在线订购 |
