采用 CANopen® 的高性价比三轴步进电机控制器卡
TRINAMIC 的三个步进电机轴，电流高达 2.8 A（48 V 时），每个轴采用行业标准协议 CANopen 控制（Highly Cost-Efficient Triple-Axis Stepper Motor Controller Card with CANopen®）
发布时间：2018-06-14
TRINAMIC 的 TTMCM-3110 是一种外形紧凑、适用于两相双极步进电机的三轴步进电机控制器/驱动器模块。高模块高度集成，方便搬运，设计用于许多分散型应用。
TMCM-3110 支持多达三个双极步进电机，具有高达 2.8 A 的 RMS 线圈电流和高达 +48 VDC 的标称供电电压。该产品拥有独立的电机和基准/端开关连接器，以及为每个电机配备一个增量式编码器 (a/b/n) 连接器。
可通过 RS485、CAN 或 USB 接口进行通信。该模块可提供 8 个通用输入，8 个通用型输出，适合各种应用可能性。高能效源自 TRINAMIC 的 coolStep ™ 技术，能将功耗成本降至最低。
CANopen® 选件支持行业标准总线控制式通信方式，兼容 DS301 4.02 片和 DS402 3.0 版标准。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

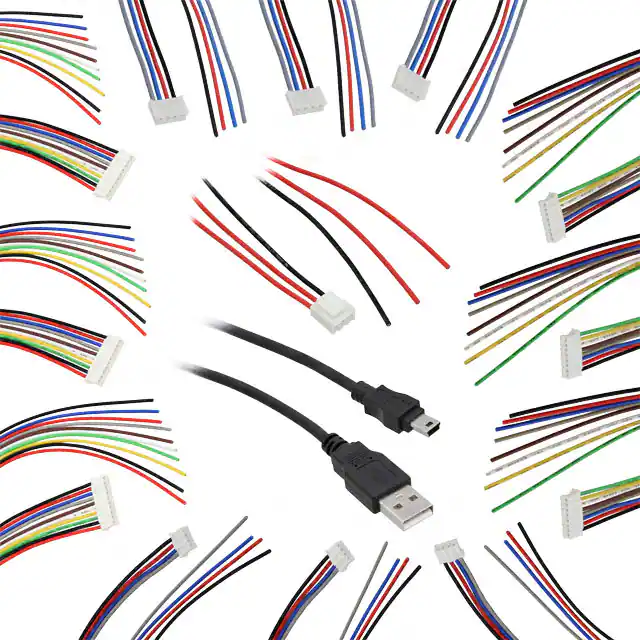

 | | TMCM-3110-CABLE | 线材/电缆-线缆及配套 | CABLE LOOM FOR TMCM-3110 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

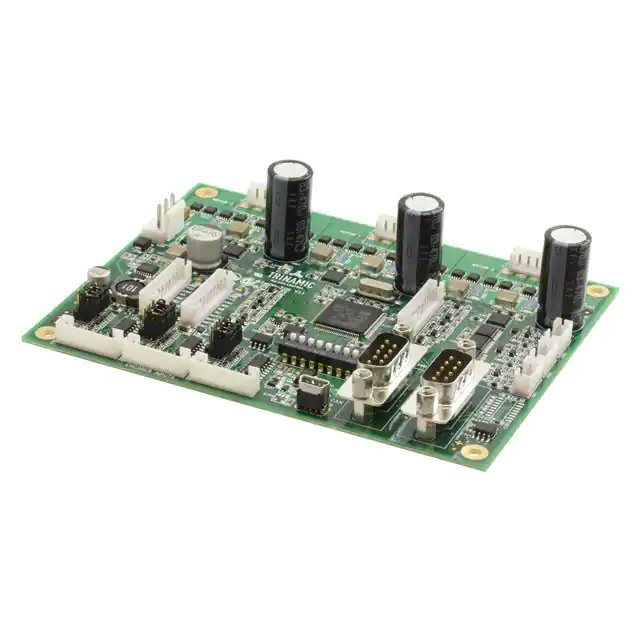

 | | TMCM-3110-TMCL | 步进电机驱动器-电机产品 | 板控步进电机 | 在线订购 | |

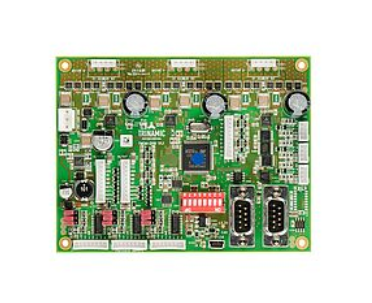

 | | TMCM-3110-CANOPEN | 步进电机驱动器-电机产品 | Board 24 ~ 48VDC Supply 2.8A 9 ~ 52.8 V Load | 在线订购 |
