AD9371 收发器
Analog Device 的 AD9371 收发器（AD9371 Transceivers）用于 3G/4G 微波基站，具有高性能和低功耗
发布时间：2018-06-14
ADI AD9371 是一款宽带射频 (RF) 收发器，提供了双通道发射器和接收器、集成的合成器和数字信号处理功能。 该元件系列提供 FDD 和 TDD 应用中的 3G/4G 微处理器和宏基站设备所需的高性能和低功耗的多功能组合。 AD9371 工作频率为 300 MHz 至 6 GHz，涵盖大部分需执照和免执照蜂窝频带。 该 IC 支持高达 100 MHz 的接收器带宽。 器件还支持观测接收器，发送合成带宽高达 250 MHz，可适应数字校正算法。
AD9371 包括宽带直接转换信号路径，具有最尖端的噪声系数和线性度。 每个完整的接收器和发射器子系统包括 DC 偏移校正、正交错误校正和可编程数字滤波器，因而无需在数字基带中使用这些功能。 集成的多个辅助功能，如辅助模数转换器 (ADC)、辅助数模转换器 (DAC) 和通用输入/输出 (GPIO) 可提供额外的监视和控制能力。
AD9371 收发器特性
双通道差分发射器 (Tx)
双通道差分接收器 (Rx)
带两路输入的观测接收器 (ORx)
嗅探器接收器 (SnRx)，3 路输入
频率/调谐范围：300 MHz 至 6 GHz
Tx 合成带宽 (BW) 至 250 MHz
Rx 带宽：8 MHz 至 100 MHz
支持频分双工 (FDD) 和时分双工 (TDD) 操作
Tx、Rx、ORx 和时钟生成的全集成独立小数 N 分频射频 (RF) 频率合成器
JESD204B 数字接口
串行接口：串行外设接口 (SPI)
电源输出 – 7 dbm
供电电压：3.3 V
电流c接收：1 A
电流 – 发射：1.1 A
GPIO：19
工作温度：-40C° 至 +85C°
196-LFBGA
AD9371 收发器应用
微波
航空航天
军事
3G/4G 微处理器和宏基站 (BTS)
3G/4G 多载波 pico 蜂窝
FDD 和 TDD 有源天线系统
微波非视线 (NLOS) 回程系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

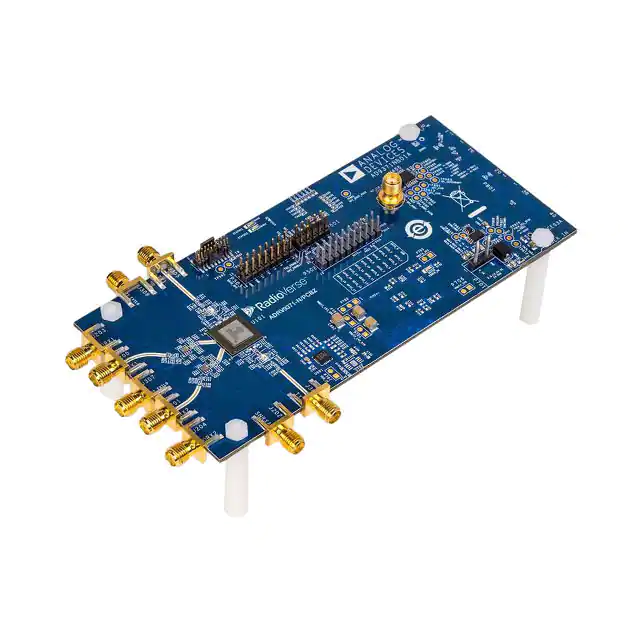

 | | ADRV9371-N/PCBZ | RF其它IC和模块-射频器件 | NARROW TUNING RANGE 1.8GHZ-2.6GH | 在线订购 | |
 | | ADRV9371-W/PCBZ | RF其它IC和模块-射频器件 | WIDE TUNING RANGE 300MHZ-6HGZ, O | ￥16128.04980 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

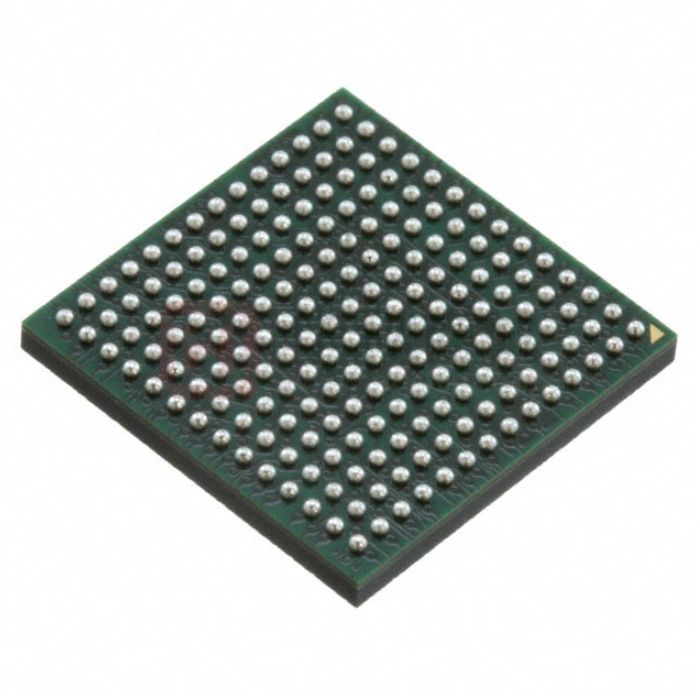

 | | AD9371BBCZ | RF收发器IC-射频/IF和RFID | RF收发器IC 300MHz~6GHz SPI CSPBGA196_12X12MM | ￥1072.54800 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| AD9371datasheet | | - |  |
