ADG520x/ADG54xx 开关和多路复用器
Analog Devices 推出高压防闩锁 4/8 通道多路复用器和四路 SPST 开关(ADG520x/ADG54xx Switches and Multiplexers)
发布时间:2018-06-14
ADI 的 ADG5412 和 ADG5413 内置四个独立的单刀单掷 (SPST) 开关。 ADG5412 开关通过逻辑 1 接通。 ADG5413 有两个开关的数字控制逻辑与 ADG5412 相似,其它两个开关的控制逻辑则相反。 当接通时,各开关在两个方向的导电性能相同,且输入信号范围可扩展至电源电压范围。 在断开条件下,将阻断等于或低于电源的信号电平。 ADG5412 和 ADG5413 没有 VL 引脚。 在整个工作电源电压范围内,数字输入与 3 V 逻辑输入兼容。
ADG5408 和 ADG5409 均为单片式 CMOS 模拟多路复用器,分别内置 8 个单通道和 4 个差分通道。 ADG5408 根据 3 位二进制地址线 A0、A1 和 A2 所确定的通道,将 8 路输入之一切换到共用输出。 ADG5409 根据 2 位二进制地址线 A0 和 A1 所确定的通道,将 4 路差分输入之一切换到共用差分输出。
这两款器件的 EN 输入可启用或禁用器件。 当 EN 禁用时,所有通道均关闭。 导通电阻曲线在整个模拟输入范围内都非常平坦,可确保开关音频信号时拥有良好的线性度和低失真性能。 高开关速度还使这些零件非常适合视频信号开关应用。
ADG520x/ADG54xx 开关和多路复用器应用
继电器替代品
自动测试设备
数据采集
仪器仪表
音频和视频开关
通信系统
航空电子
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ADG5206BRUZ | 模拟开关芯片-电子开关 | IC MULTIPLEXER 1 X 16:1 28TSSOP | ¥73.18080 | 在线订购 | |
| ADG5207BRUZ | 模拟开关芯片-电子开关 | IC MULTIPLEXER 2 X 8:1 28TSSOP | ¥110.40000 | 在线订购 | |
| ADG5204BRUZ | 模拟开关芯片-电子开关 | IC MUX 4:1 170 OHM 14TSSOP | ¥35.46159 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ADG5236BRUZ | 模拟开关芯片-电子开关 | IC SWITCH SPDT DUAL 16TSSOP | ¥32.96376 | 在线订购 | |
| ADG5234BRUZ | 模拟开关芯片-电子开关 | IC SWITCH ANALOG 20-TSSOP | ¥84.43950 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| ADG5409BRUZ | 模拟开关芯片-电子开关 | IC MULTIPLEXER 2 X 4:1 16TSSOP | ¥33.41520 | 在线订购 | |
| ADG5433BRUZ | 模拟开关芯片-电子开关 | IC SWITCH THREE SPST 16TSSOP | 在线订购 | ||
| ADG5419BRMZ-RL7 | 模拟开关芯片-电子开关 | IC SWITCH SINGLE SPDT 8MSOP | ¥30.06720 | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| EVAL-ADG5436FEBZ | 开发板/评估板/验证板(废弃) | ADG5436F - Interface, Analog Switch Evaluation Board | 在线订购 | ||
| EVAL-CN0385-FMCZ | 开发板/评估板/验证板(废弃) | EVALUATIONBOARD | 在线订购 | ||
| EVAL-ADG5404FEBZ | 开发板/评估板/验证板(废弃) | EVAL BOARD FOR ADG5404 | 在线订购 | ||
| EVAL-ADG5462FEBZ | 开发板/评估板/验证板(废弃) | ADG5462F - Overvoltage Protection Evaluation Board | 在线订购 | ||
| EVAL-ADG5412FEBZ | 开发板/评估板/验证板(废弃) | EVAL BOARD QUAD ANALOG SW | 在线订购 | ||

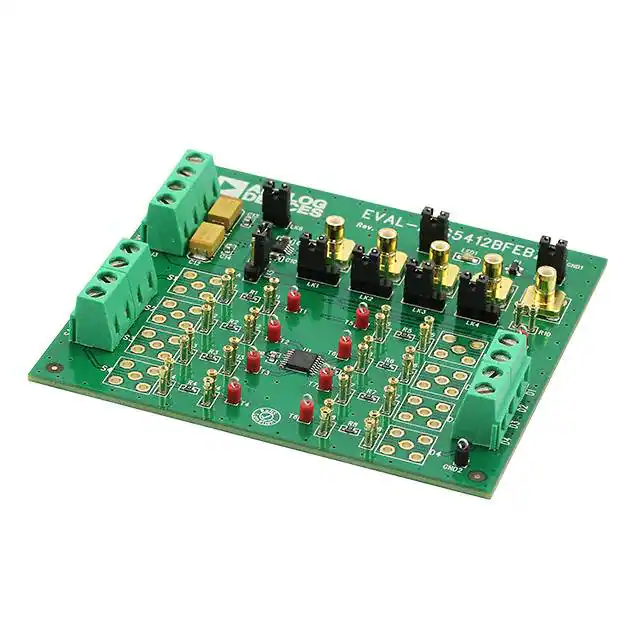

| EVAL-ADG5412BFEBZ | 开发板/评估板/验证板(废弃) | EVAL BOARD QUAD ANALOG SW | 在线订购 | ||
| EVAL-ADG5208FEBZ | 开发板/评估板/验证板(废弃) | ADG5208F - Interface, 4:1 Multiplexer Evaluation Board | 在线订购 | ||

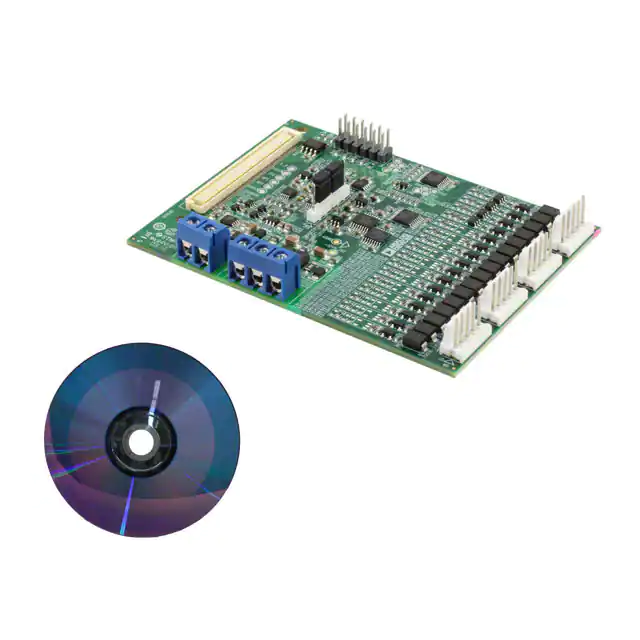

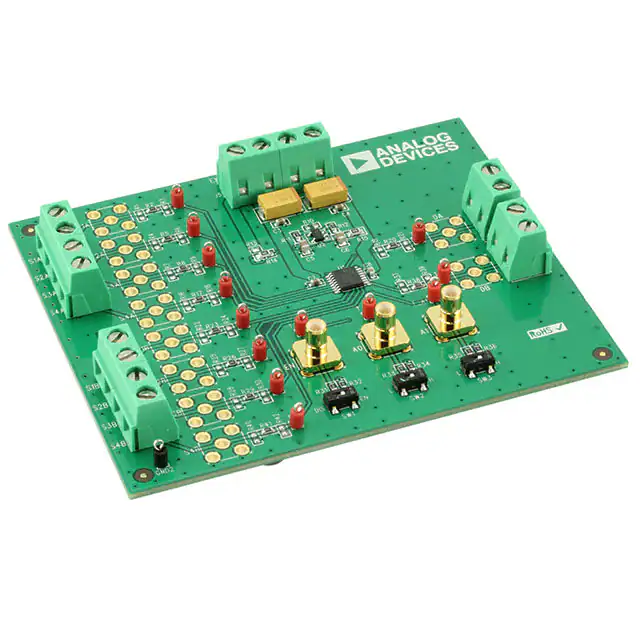

| EVAL-CN0269-SDPZ | 模数转换器(ADC)-数据转换器 | BOARD EVAL CN0269-SDPZ | ¥1129.72430 | 在线订购 | |
| EVAL-ADG5209FEBZ | 开发板/评估板/验证板(废弃) | EVAL BOARD FOR ADG5209 | 在线订购 | ||
| EVAL-CN0253-SDPZ | 开发板/评估板/验证板(废弃) | EVAL MONITOR CIRCUIT FRONT END | 在线订购 |
