NCP81239 USB 功率输送控制器

NCP81239 USB 功率输送控制器

ON Semiconductor 推出其 NCP81239 USB 功率输送四开关降压升压控制器(NCP81239 USB Power Delivery Controller)

发布时间:2018-06-14

ON Semiconductor 的 NCP81239 USB 功率输送 (PD) 控制器是同步降压升压式的,用于将电池电压或适配器电压转换为笔记本电脑、平板电脑和台式系统以及使用 USB PD 标准和 C 型电缆的其他众多消费类设备所需的电源轨。 NCP81239 完全符合 USB 功率输送规范,配合使用 USB PD 或 C 型接口控制器。 NCP81239 专为需要动态受控压摆率限制型输出电压的应用而设计,该输出电压既可能需要高于输入电压,也可能需要低于输入电压。 NCP81239 驱动四个 NMOSFET 开关,因此该器件能够降压或升压,并支持适用所有 USB PD 应用的 USB 功率输送规范中指定的消费类和提供商角色的插拔功能。 USB PD 降压升压控制器工作使用 4.5 V 至 28 V 的电源和负载。

NCP81239 USB 功率输送控制器特性

  • 4.5 V 至 28 V 工作电压范围

  • I2C 接口

  • 150 kHz 至 1200 MHz 的开关频率

  • 转换期间的压摆率控制

  • 支持 USB PD、QC 2.0 和 QC·3.0 规范

  • 过压和过流保护

NCP81239 USB 功率输送控制器应用

  1. 消费

  2. 计算机

  3. 收银系统

  4. USB Type-C

  5. USB PD

NCP81239 USB Power Delivery Controller
图片数据手册产品型号产品分类产品描述价格操作

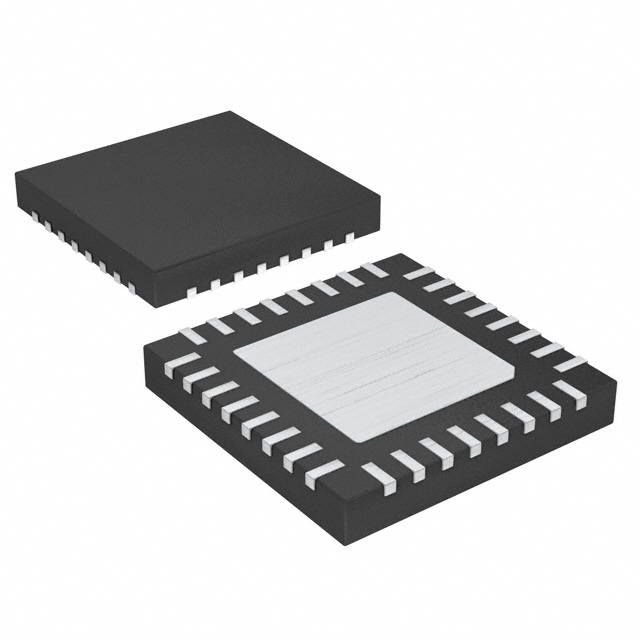

NCP81239MNTXGDC DC 切换控制器-稳压器-电源管理芯片(PMIC)-集成电路(IC)IC REG CTRLR BCK/BOOST I2C 32QFN¥24.4174在线订购
