首页>方案中心>快速充电>45W升降压AC口PD车载手机快速充电方案

45W升降压AC口PD车载手机快速充电方案

芯片公司:易能(easepower)

发布时间:2018-05-28

方案介绍

45W升降压AC口PD车载手机快速充电方案基于快充车充芯片EDP3024,由芯片厂商易能微电子出品,EDP3024 是为 PD 快充车充设计的一颗电源管理芯片,内部集成了 QC2.0/3.0、PD2.0、BC1.2 DCP、 APPLE 2.4A 快充协议;BUCK-BOOST 结构,PD 支持 5V、9V、12V、15V 和 20V 全电压. 任意口插入设备都快充, 两口都插入设备时电压降到 5V;芯片支持 36W、45W、 65W 和 100W 输出功率可配置;芯片集成了输出 欠压、过流保护、短路保护等多重安全保护功能;

应用范围

◆快充车充

特色

EDP3024 两路且支持 PD、QC 协议的单芯片快充车充方案.

用一颗芯片完成 了 DC-DC 升降压和快充协议,方案集成度高,外围原件少,热效率优秀. 元件 温度低于 70℃。 支持 BC1.2 DCP, PD2.0,QC2.0,QC3.0, Apple 2.4A 输出 快充协议. PD 支持 5V, 9V, 12V, 15V, 20V 完整的输出电压. 测试了市场上几乎 所有 PD 协议设备,包括手机和笔记本等,兼容性几乎做到 100%. 支持过压/欠压,过流,短路等保护功能. 安全性高,可靠性好,生产简单,是 当前市面上唯一一款完美支持升降压模式连续不跳变的 PD,QC 快充车充方案.

功能

✔支持 5V, 9V, 12V, 15V, 20V 完整的 PD2.0 协 议 , 支 持 QC2.0,/3.0 , BC1.2 DCP,及APPLE 2.4A 输出. 支 持苹果 iPhone8 / iPhoneX,HP、 DELL、华为、小米、任天堂等笔记本, 平板,手机和游戏机,兼容性优异.

✔两路 AC 口输出: C 口支持 PD2.0 快 充; A 口支持 QC2.0,QC3.0 输出. AC 口均支持 APPLE 2.4A 输出.

✔PD 额定 45W 输出功率(可配置: 36W,45W, 65W 和 100W)

✔放电效率:大于 93%@5V/3A

✔C 口对手机充电不反灌  输出电压自适应

✔上电 LED 灯指示或者快充 LED 灯指 示(二选一)

✔AC 口都插入手机后退出快充,输出 电压降到 5V

✔过流,过压/欠压,短路保护

✔ 输入电压范围: 8.0V~28V(耐压 40V)

✔ 输出电压范围:4.5V~20V

✔ 芯片耐压 40V

成功案例

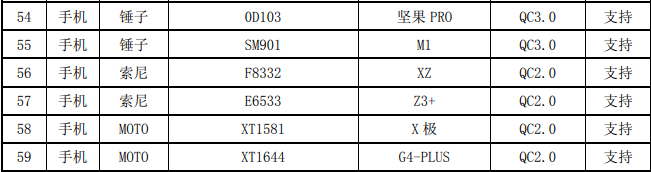

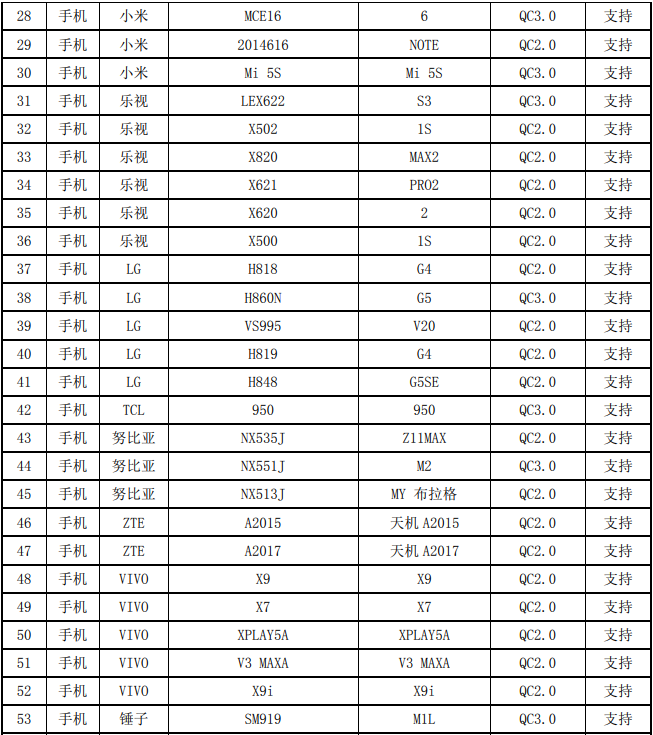

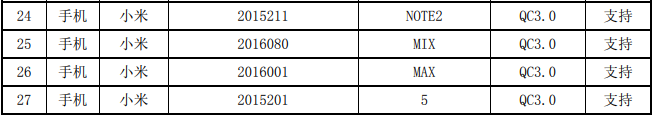

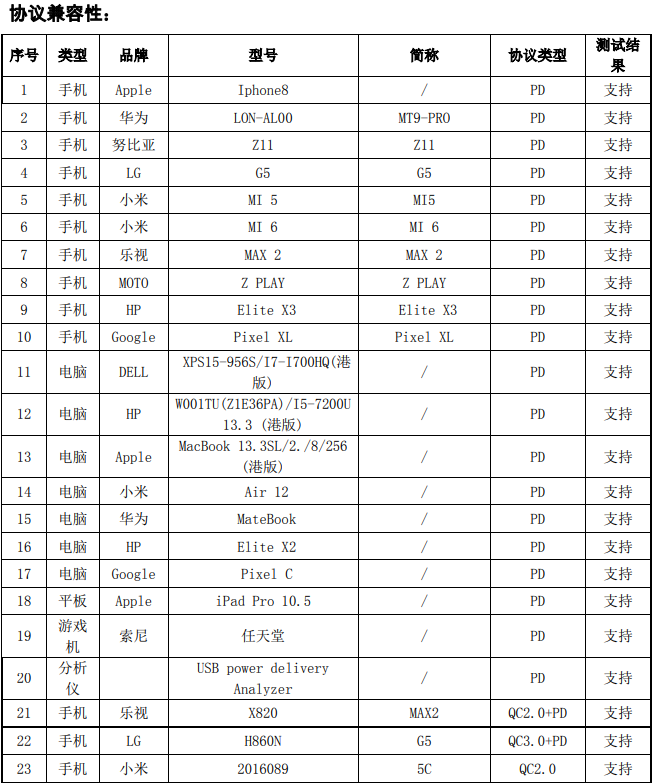

45W升降压AC口PD车载手机快速充电方案协议兼容性
