差压传感电桥的测量电路图

差压传感电桥的测量电路图
提问者:alisakong 地点:- 浏览次数:5169 提问时间:02-28 01:00
我有更好的答案
提 交
1条回答
topsage88 03-06 13:51 回答数:0 被采纳数:0

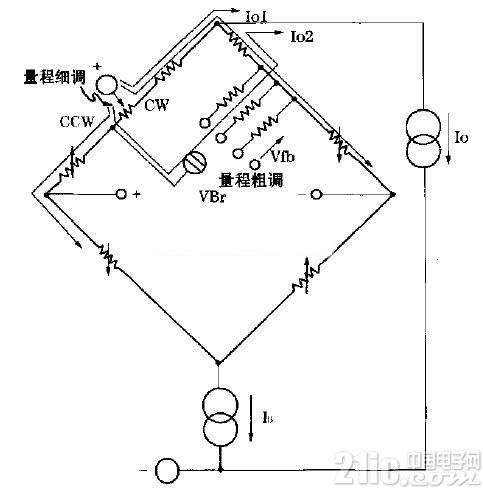

下图 是包括零点及量程调整电路、反馈电阻网络和差压传感电桥的测量电路。恒流源IO 表示输出电流。四个桥臂电阻是R1S、R3S、R4S和R6S。当被测的正压力增加时, R1S和R6S阻值减小, R3S和R4S阻值增加, 电桥的输出信号VBr负向增加。这个VBr对应于被测压力变化值的电压偏差信号。经过测量电路中负反馈电阻网络的作用,VB r信号将保持非常接近于零。


差压传感电桥的测量电路图
