LTC3863

性能概要

  •   LTC3863采用单个电感器就能从正的输入电压产生负电压。大多数低至中功率反相器都采用耦合电感器拓扑或变压器,但是变压器增大了电路尺寸和复杂性。采用小外形 12 引脚耐热性能增强型 MSOP 封装和 DFN 封装, 应用于工业和汽车电源、电信电源、分布式电源系统。

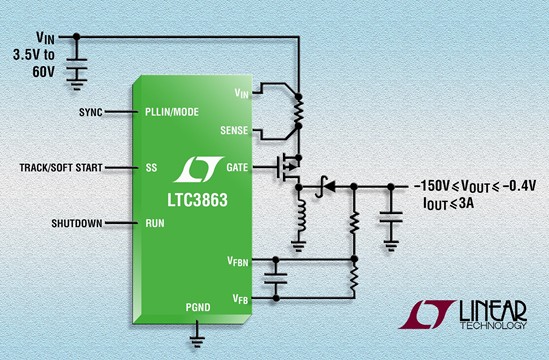

      60V 低 IQ 负输出控制器

      LTC3863 拥有卓越的轻负载效率,在一种用户可编程的突发模式操作中仅吸收 70μA 的静态电流。其峰值电流模式、恒定频率 PWM 架构可实现开关频率和输出电流限值的良好控制。这款器件在输出处于突发模式 (Burst Mode) 运行时,备用模式的静态电流为很低的 70?A,因此有助于延长电池供电型应用的运行时间。

      其电流模式架构提供非常容易的环路补偿、快速瞬态响应、逐周期过流保护和卓越的电压调节。输出电流检测通过测量检测电阻器两端的压降完成。其他特点包括可编程软启动或跟踪、过压保护、过流和短路保护、电源良好输出信号、以及针对相邻引脚开路和短路的 FMEA (失效模式与影响分析) 验证。开关频率能利用一个外部电阻器在 50kHz 至 850kHz 的范围内进行设置,而且可以同步至一个频率介于 75kHz 至 750kHz 之间的外部时钟。以千片批量的起始价为每片 2.06 美元。

具体参数


  •   VIN 范围为 3.5V 至 60V

      宽 VOUT 范围:-0.4V 至 -150V

      强大的高电压 MOSFET 栅极驱动器

      经历了针对相邻引脚开路 / 短路的 FMEA 验证

      准确的电流限值

      可编程软起动或电压跟踪

      内部软起动可保证平滑的启动

      仅需要一个电感器

      在备用模式时很低的 70?A 静态电流

      轻负载时可选择以低纹波突发模式或脉冲跳跃模式工作

      可选择 50kHz 至 850kHz 的固定工作频率

      75kHz 至 750kHz 的 PLL 可同步工作频率

      电流模式控制实现快速瞬态响应和非常容易的环路补偿

      可调软启动或跟踪

      输出过压和过流保护

      电源良好输出信号

      扩展和工业温度级版本:-40°C 至 125°C 工作结温

      汽车温度级版本:-40°C 至 150°C 工作结温

      军用温度级版本:-55°C 至 150°C 工作结温

定价参考

  •   LTC3863器件型号封装引脚温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *RoHS 数据
