过电压检测电路

提问者：victorlekwk 地点：- 浏览次数：9059 提问时间：07-26 06:11

我有更好的答案

1条回答: zhangyouliang 07-27 00:28 回答数：0 被采纳数：0

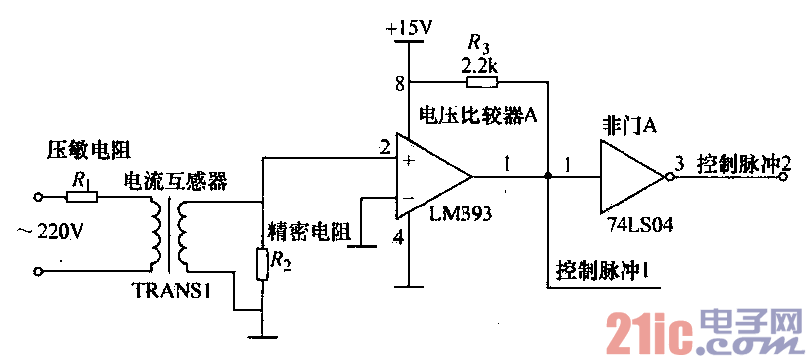

过电压检测电路原理图如图所示。当有过电压信号产生时，压敏电阻被击穿，呈现低阻值

甚至接近短路状态，这样在电流互感器的一次侧产生一个大电流，通过线圈互感作用，在二次侧产生

一个小电流，再通过精密电阻把电流信号转变为电压信号；这个信号输入到电压比较器LM393后，

电压比较器LM393输出高电平，经过非门A输出的控制脉冲1控制电源回路，断开开关电源电路，

启动备用电源。控制脉冲2送到单片机的中断中，单片机控制回路启动A/D转换，采样过电压的瞬

时值。

 评论0  赞57
