卫星电视接收机高频解调及电源电路图

卫星电视接收机高频解调及电源电路图

提问者：czxmla 地点：- 浏览次数：5364 提问时间：06-05 08:45

我有更好的答案

1条回答: sdsgsf 06-05 13:55 回答数：被采纳数：

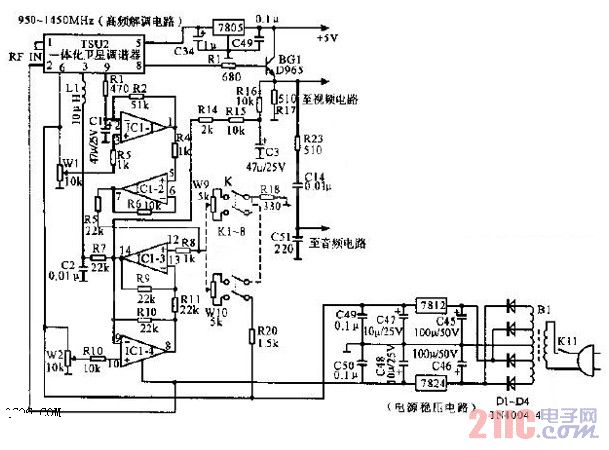

该图为卫星电视接收机高频解调及电源电路。参数指值在图上，便于制作，成本低廉。高频解调电路采用TSU2一体化卫星调谐器，控制电路由四运放集成电路构成。电源电路由变压器B1、D1～D4整流及24V、12V和5V稳压电路构成。

 评论0  赞38
