遥控电路红外遥控电路

高性能红外遥控开关电路a

高性能红外遥控开关电路a
提问者:南京恒基诚信 地点:- 浏览次数:5863 提问时间:06-23 04:05
我有更好的答案
提 交
1条回答
ruobi168 06-26 17:13 回答数:0 被采纳数:0



所示为一种高性能红外遥控开关电路,该电路由发射电路图 (a)和接收电路图(b)两部分组成.

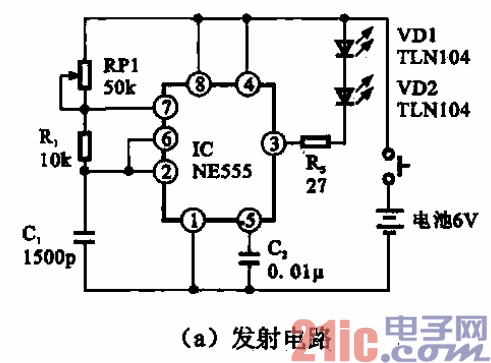

    发射电路 (a)所示主要是由NE555和红外发射器组成的。NE555与RJ、RP1、cl组成缩写振

荡器,振荡频率在35 kHz左右,

    接收电路 (b)所示包括红外接收器、前置放大器、检波和放大器、双稳态电路及可控硅控制

电路等构成的。

    在电路中,红外发射头与红外接收头应配套安装.IC1是一种专用红外信号放大集成电路KA2181,

其内部设有前置放大、选频、检波、AGC和整形电路。调谐回路Li、C3调谐在发射载频35 kHz上,输出

为脉冲信号。IC2采用声控集成电源SL517A,该集成电路具有放大、双稳态触发、驱动等功能。脉冲经

放大后触发双稳电路,每收到一次红外光信号,电路翻转一次,晶闸管( VTl)改变一次通、断状态,实

现高可靠的红外遥控。
