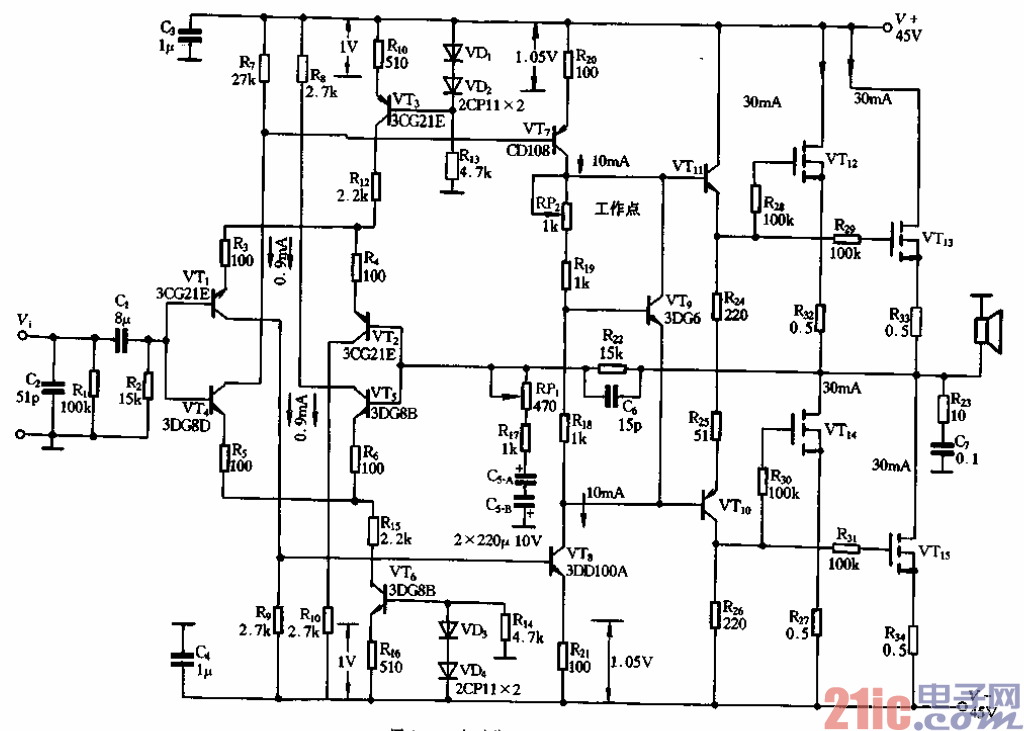

全对称VMOS功放

VTi～VT6组成带恒流源的双差分输入级，在差分管每管

的发射极各接一只反馈电阻(№～R)，它起着电流负反馈作用，能减小开环失真，提高

线性动态范围，还能乎衡差分管的配对误差。

    VT7、VT8组成对称互补式电压放大级，VTio、v，rl l组成输出推动级，VTg、褂）2等

组成输出偏置电路。

    VTi2～VTis组成由场效应管并联的互补推挽功率输出级，可输出loow的功率，若

需要输出较小的功率，可采用一对管作推挽输出。场效应管并联作功率输出可增大输出功

率，而且可减小输出内阻。但多管并联又有使输人电容增大、增大前级负担并降低转换速

率的缺点。

    Rzz与R17+RPi组成反馈回路，决定整机增益。

    调整RPz使输出管静态电流为30mAo

    电路元件除接图所标选用外，还可参考前面的电路选用。
