音频放大电路ocl电路

OCL功放中的电容

OCL功放中的电容
提问者:胡政鹏测试_21 地点:- 浏览次数:2342 提问时间:01-03 18:47
我有更好的答案
提 交
1条回答
dull20112011 01-06 19:32 回答数:0 被采纳数:0

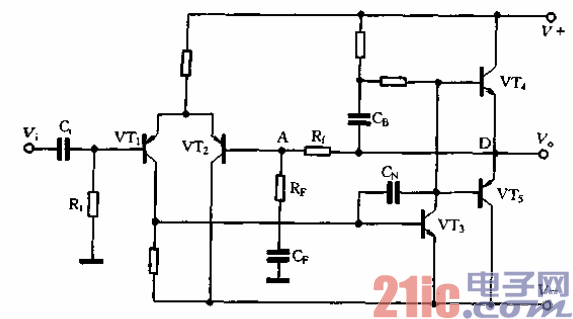

对于OCL功放的低频特性,影响最大的要数反馈电容CF。对于OCL功放电路,它

的放大倍数有公式Kv= (1+ Rf)/尺F。这是在忽略了反馈电容唧的容抗的条件下才是正

确的。由于电容的容抗Xc与频率成反比,在频率很低时容抗Xc就不可忽略了,因此,

放大器的放大倍数应当是Kv=(1+ Rt)/RF+ Xco

    例盎Ⅱ:当CF取10lrF时,对于20kHz的频率来说,Xc<1 n;而对20Hz的频率,Xc

则可达0 - 79kfl,一般电路中RF多在0-5啪~2kCl之间。照此计算,功放对低频放大倍数

和对高频放大倍数必然相差较大o若要延伸低频至10Hz甚至到5Hz,则CF的阻抗之大以

及对低频放大倍数的影响便是显而易见的o更有甚者,对于直流功放,xc为无限大,电

路视为开路,放大倍数为O,即对直流无任何放大能力。
