甲乙类互补对称功率放大电路

甲乙类互补对称功率放大电路
提问者:60user194 地点:- 浏览次数:8030 提问时间:01-02 09:07
我有更好的答案
提 交
1条回答
gvtewerw 01-07 09:00 回答数:0 被采纳数:0

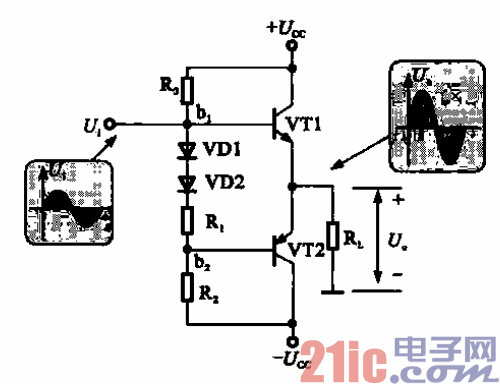

所示为甲乙类互补对称功率放大电路,图中

VT1为NPN管,Vr2为PNP管。两管的发射极连接在

一起,采用正、负电源供电,发射极直接与负载相连接。

两管的基极间接有两个正向连接豹二极管VDI和VD2

及电阻器Ri,并通过码和R接到正、负电源上。其目

的是培每个三极管的发射极建立一个适当的正向偏置电

压,以减小“交越失真”.bi和b2之间的压降通常调整(改

变R,)到小于(UEl十l Ua-al)的值.

    (2)甲乙类互补对称电路工作原理

    当输入信号为正半周时,bi点电位升高,培1(包括

直流成分IBI和交流成分毛1)将增大,在VT1的发射极

形成信号电流的正半周。与此同时,、rr2管很快进入截止状态;当输入信号为负半周时,bi点电位降低,

b2点也降低,VT1管截止,W2管导通.VT2管的发射极形成信号电流的负半周,从而在负载RL上得到

一个完整的信号波形。
