三相异步电动机连续控制电路

提问者：sunllordong 地点：- 浏览次数：4090 提问时间：07-11 02:14

我有更好的答案

1条回答: Unfair 07-20 13:20 回答数：被采纳数：

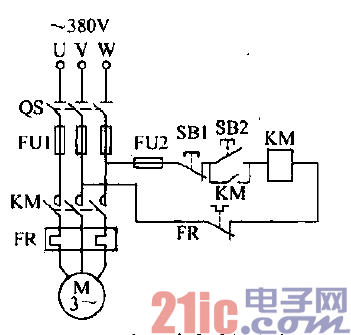

三相异步电动机连续运行控制电路如图4-2所示，和点动控制电路相

比，增加了三个环节：一是与起动按钮SB2并联一个接触器KM的辅助

动合触头KM，其作用是按下起动按钮SB2，接触器KM得电，电动机M

起动运转，同时与SB2并联的KM辅助动合触头也闭合，当松开起动按

钮SB2时，KM仍使接触器KM线圈继续带电，电动机M继续连续运行，

这种作用称为“自锁”，KM触头称为“自锁”触头l二是为了控制电动

机停止，增加一个停止按钮SB1，按下停止按钮SB1，切断控制电路，接

触器KM鞋L主触头断开，电动机停止；三是增加了热继电器FR，当电动

机过载发热，经过一段时间，其动断触点断开，切断控制电路，接触器

KM的主触头断开，电动机停止。
