单台三相异步电动机时间控制电路

单台三相异步电动机时间控制电路
提问者:cmh1 地点:- 浏览次数:7629 提问时间:03-17 09:35
我有更好的答案
提 交
1条回答
myf888 03-26 15:07 回答数:0 被采纳数:0



生产中,很多加工和控制过程是以时间为依据进行控制的,例如工件加热时间控制,电动机按时间先

后顺序起动、停车控制,电动机Y-△起动控制等,这类控制都是利用时间继电器来实现的。

    (1)时间继电器时间继电器是一种延时动作的继电器,它从接收信号(如线圈带电)刭执行动作

(如触点断开或闭合)具有一定的时间间隔,此时间间隔可按需要预先整定,以协调和控制生产机械的各种

动作。时间继电器的种类通常有电磁式、电动式、空气式和电子式等。

时间继电器的触点系统有延时动作触点和瞬时动作触点,其中又分动合

触点和动断触点。延时动作触点叉分通电延时型和断电延时型-。  .

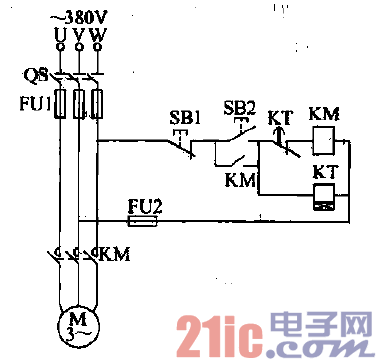

    (2)-单台电动机时间控制电路电动机起动后控制运行时间的电路

如图4-8所示,按起动按钮SB2,接触器KM带电,并自锁,电动机起

动运行。与此同时,时间继电器KT通电,并开始计时,当达到预先整

定的时间时,它的延时动断触点KT断开,切断接触器控制电路,电动

机停车。同样,用时间继电器的延时动合触点,可以接通接触器控制电

路,实现时间控制。

    时间继电器延时时间根据需要进行整定。如整定为5s,检查接线

正确后合上主电源。起动电动机,观察交流接触器、时间继电器和电动

机的动作情况;政变时间继电器的延时时间为lOs,重复上述操作。
