发光二极管（LED）显示驱动电路

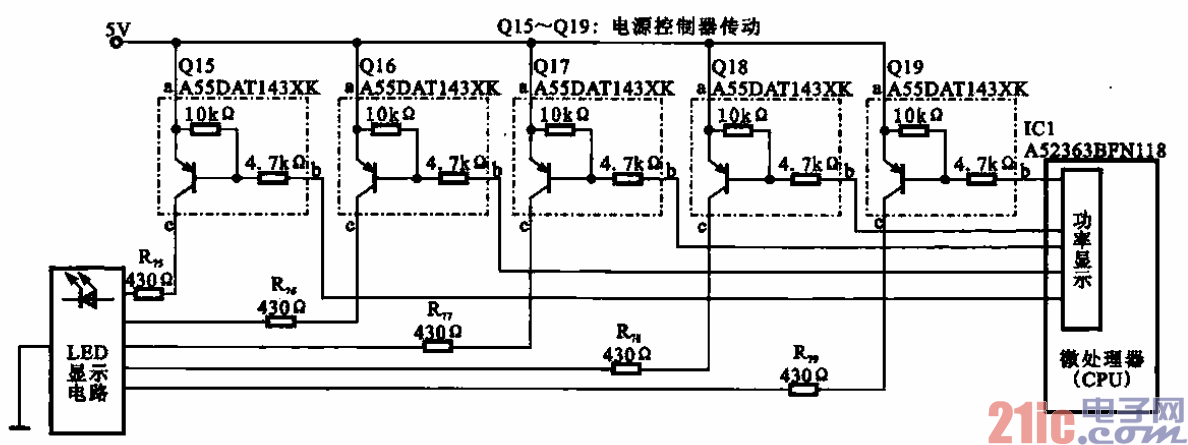

所示是发光二极管(LED)显示驱动电路，又称微处理器的显示接口电路。在微处理器工
作的同时将工作状态及温度等信息通过CPU内的功率显示电路（接口）输出，经过5个晶体管放大去驱
动发光二极管，进行显示。
每个驱动晶体臂(PNP型晶体管)的发射极接+5 V电源基极受微处理器的控制，当微处理器输出
低电平时晶体管基极电平降低，则晶体管发射极和集电极之间导通，+5 V电源经过晶体管加到发光二极
管上使发光二极管发光。
